溫度計

CX-WTZ/WTQ-280/288型溫度計
主要技術指標


型號	功能	表面直徑		視向	表殼材料
WTZ-280	指示式	Φ100	Φ150	徑向(掛裝式)	膠木
WTQ-280



測溫范圍	WTZ-280	-20～60,0～100,20～120,60～160
	WTQ-280	-40～60,0～50,0～120,0～160,0～200,0～250, 0～300,0～400,0～500,0～600
溫包插入深度	150～280（尾長≤12M）Φ8,Φ10Φ,Φ13,Φ14不銹鋼管
溫包材料	Φ8,Φ10Φ,Φ13,Φ14鋼管 　Φ8,Φ10Φ,Φ13,Φ14不銹鋼管
毛細管材料	銅質毛細管 　包塑毛細管 　不銹鋼毛細管
安裝方式	WTZ-280	M27×2可動外螺紋	材料：銅，鐵，不銹鋼
	WTQ-280	M33×2可動外螺紋
尾長	1M～20M>20M特殊加工
技術參數	精度等級：±1.5％，±2.5％，觸頭容量：220V/1A（無感負載10VA）
安裝孔尺寸	4"-Φ118mm 　6"-Φ158mm

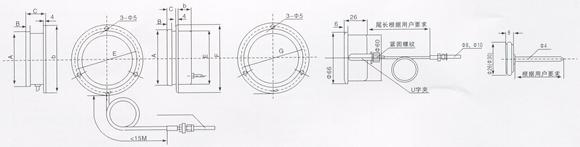

外形尺寸

表殼材料	A	B	C	D	E
不銹鋼	Φ68	12	40	89	76
鋁殼	Φ84	13	40	102	93
不銹鋼	Φ111	16	53	140	123
鋁殼	Φ104	15	40	130	118
不銹鋼	Φ161	16	50	175	175



表殼材料	A	B	C	D	E
不銹鋼	Φ68	12	40	89	76
鋁殼	Φ84	13	40	102	93
不銹鋼	Φ111	16	53	140	123
鋁殼	Φ104	15	40	130	118
不銹鋼	Φ161	16	50	175	175

壓力式溫度計
本溫度表適用于測量對銅及銅墻鐵壁合金不起腐蝕作用的液體、氣體和蒸汽的溫度，并能在工作溫度達到或超過給定值時發出電信號。該溫度計也可以用來作溫度調節系統內的電路接觸開關。
主要技術指標

名稱	型號	測量范圍℃	精度	表殼直徑mm	安裝螺紋
電接點壓力式溫度計	WTZ-288	-20～+160	1.5或2.5	Φ150	M27×2
	WTQ-288	-20～+600			M33×2



型號	功能	表面直徑	視向	表殼材料
WTZ-288	電接點	Φ150	徑向	膠木
WTQ-288

測溫范圍	WTZ-280	-20～60,0～100,20～120,60～160
	WTQ-280	-40～60,0～50,0～120,0～160,0～200,0～250, 0～300,0～400,0～500,0～600
溫包插入深度	150～280（尾長≤12M）Φ8,Φ10Φ,Φ13,Φ14不銹鋼管
溫包材料	Φ8,Φ10Φ,Φ13,Φ14鋼管 　Φ8,Φ10Φ,Φ13,Φ14不銹鋼管
毛細管材料	銅質毛細管 　包塑毛細管 　不銹鋼毛細管
安裝方式	WTZ-280	M27×2可動外螺紋	材料：銅，鐵，不銹鋼
	WTQ-280	M33×2可動外螺紋
尾長	1M～20M>20M特殊加工
技術參數	精度等級：±1.5％，±2.5％，觸頭容量：220V/1A（無感負載10VA）
安裝孔尺寸	4"-Φ118mm 　6"-Φ158mm

 外形尺寸


表殼材料	A	B	C	D	E
不銹鋼	Φ68	12	40	89	76
鋁殼	Φ84	13	40	102	93
不銹鋼	Φ111	16	53	140	123
鋁殼	Φ104	15	40	130	118
不銹鋼	Φ161	16	50	194	175



表殼材料	A	B	C	D	E	F	G
不銹鋼	Φ68	12	18	89	59	89	76
鋁殼	Φ84	13	20	102	80	102	93
不銹鋼	Φ111	16	28	133	98	133	118
鋁殼	Φ104	15	16	130	100	130	118
不銹鋼	Φ161	16	28	182	149	182	165
