雙金屬溫度計

WSS/ WSSX 雙金屬溫度計


名稱: 雙金屬溫度計

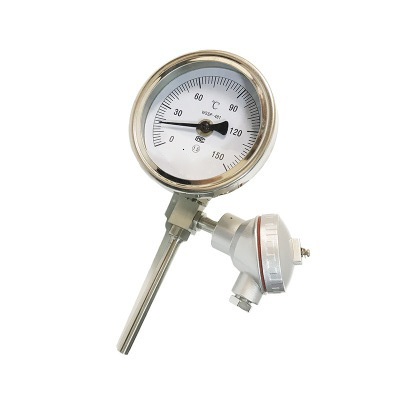

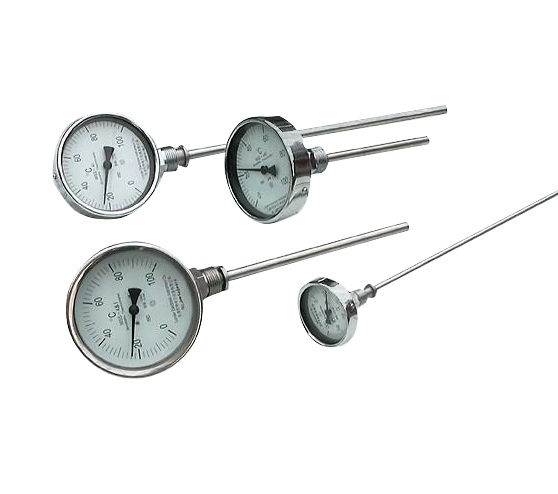

WSS-411B-F         WSS-501           WSSX-412            WSS-481B

雙金屬溫度計是采用金屬片為感溫元件的一種測量儀表，廣泛用于機械、化工、輕紡、制藥、食品、船舶等生產過程中的測量和控制。 該儀表具有反應靈敏、指示清晰、刻度線性、多視向、多功能溫度儀表。
1、應用
     雙金屬溫度計是一種測量中低溫度的現場檢測儀表�？梢灾苯訙y量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。
2、特點
     現場顯示溫度，直觀方便
     安全可靠，使用壽命長；
     多種結構形式，可滿足不同要求
 3、工作原理
     雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
 4、主要技術參數
     產品執行標準： JB/T8803-1998/     GB3836-83
     標度盤公稱直徑：60、100、150
     精度等級：1.0、1.5
     熱響應時間：≤40s
     防護等級：IP55
     角度調整誤差： 角度調整誤差 應不超過其量程的1.0％
     回差： 溫度計回差應不大于基本誤差限的絕對值
     重復性： 溫度計重復性極限范圍切應不大于基本誤差限絕對值的1／2
5、測溫范圍

測 溫 范 圍 ℃	適  應  范  圍
	工業、   商業	實驗室、小型
-80-+40	√	√
-40-+80	√	√
0-50	√	√
0-100	√	√
0-150	√	√
0-200	√	√
0-300	√	√
0-400	√	√
0-500	√	√


6、正常工作大氣條件

工 作 場 所	溫  度  ℃	相 對 溫 度 ％
掩 蔽 場 所	-25-+25	5-100
戶 外 場 所	- 40-+85	5-100

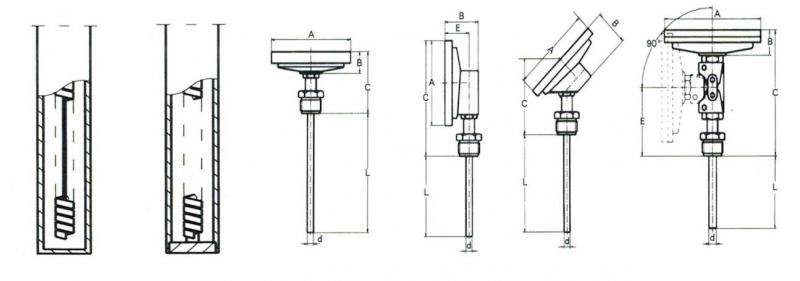

 7、測量端形式

軸芯式        一體式     徑向型         軸向型        135°向型       萬向型

8、外形尺寸

形 式	A	B	C	E	L	D
軸向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
徑向型	65	50	110	34
	105	50	110	34
	155	50	110	34
135°向型	105	23	85	-
	155	23	85	-
萬向型	105	23	178	120
	155	23	178	120

9、安裝固定形式

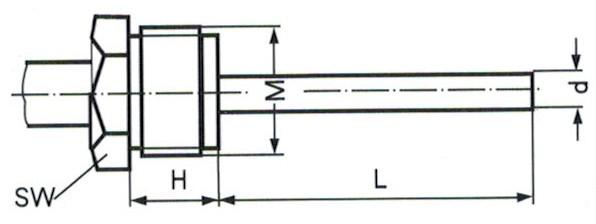

固定螺紋接頭

M	H	SW	Φ6 Φ8 Φ10
M16×1.5	12	18
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

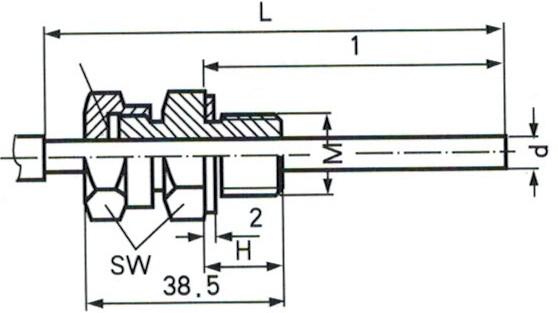

 卡套螺紋接頭

M	H	SW	Φ6 Φ8 Φ10
M12×1.5	15	19
M16×1.5	15	22
M20×1.5	16	24

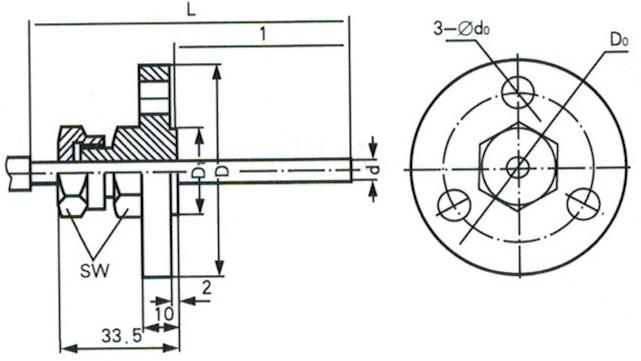

 卡套法蘭接頭

D	D1	D2	SW	d0	d
Φ60	Φ42	Φ24	Φ22	Φ9	Φ8 Φ10

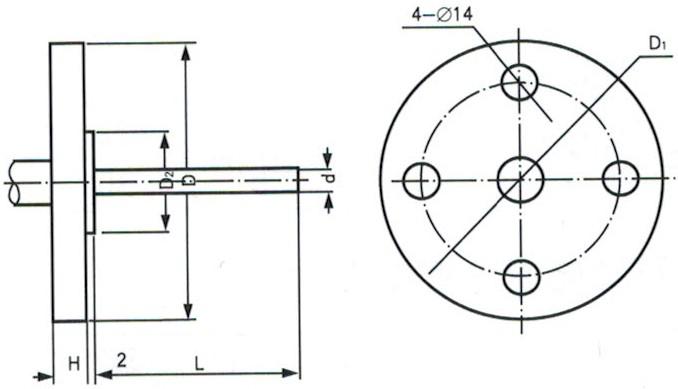

固定法蘭

D	D1	D2	H	d0	d
Φ105	Φ75	Φ5	Φ16	Φ14	Φ8 Φ10


 備注：可提供ANSI、JB、HG等標準法蘭。
  10、型號命名方式

CX	選型編碼
系列號	WSS						雙金屬溫度計
	W						溫度儀表
	S						金屬膨脹片
	S						感溫元件雙金屬片
	X						電接點結構
表盤公稱直徑		-3					Φ60
		-4					Φ100
		-5					Φ150
結構形式			0				軸向型（直型）
			1				徑向型（角型）
			2				135°向（鈍角型）
			8				萬向型（可調角型）
安裝固定形式				0			無固定裝置
				1			可動外螺紋
				2			可動內螺紋
				3			固定螺紋
				4			固定法蘭
				5			卡套螺紋
				6			卡套法蘭
防護形式					-		無（未標注）普通型
					W		防護型
					F		防腐型

11、選型須知
型號
表盤直徑
精度等級
安裝固定形式
測溫范圍
長度或插入深度

選型舉例：
型號：WSS-481 萬向型雙金屬溫度計
表盤直徑：100
測溫范圍：℃0～400℃，
精度等級：.5級
活動外螺紋：M27×2
長度400mm： L=400，
  12、型號及規格
軸向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
				D	L
WSS-330	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-440				Φ100
WSS-500				Φ150
WSS-301				Φ60		可動外螺紋
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可動內螺紋
WSS-402				Φ100
WSS-502				Φ150
WSS-303				Φ60		固定螺紋
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法蘭
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺紋
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60
WSS-406				Φ100		卡套法蘭
WSS-506				Φ150

徑向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
				D	L
WSS-310	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-410				Φ100
WSS-510				Φ150
WSS-311				Φ60		可動外螺紋
WSS-411				Φ100
WSS-511				Φ150
WSS-312				Φ60		可動內螺紋
WSS-412				Φ100
WSS-512				Φ150
WSS-313				Φ60		固定螺紋
WSS-413				Φ100
WSS-513				Φ150
WSS-314				Φ60		固定法蘭
WSS-414				Φ100
WSS-514				Φ150
WSS-315				Φ60		卡套螺紋
WSS-415				Φ100
WSS-515				Φ150
WSS-316				Φ60
WSS-416				Φ100		卡套法蘭
WSS-516				Φ150

135°向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
				D	L
WSS-420	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-520				Φ150
WSS-421				Φ100		可動外螺紋
WSS-521				Φ150
WSS-422				Φ100		可動內螺紋
WSS-522				Φ150
WSS-423				Φ100		固定螺紋
WSS-523				Φ150
WSS-424				Φ100		固定法蘭
WSS-524				Φ150
WSS-425				Φ100		卡套螺紋
WSS-525				Φ150
WSS-426				Φ100		卡套法蘭
WSS-526				Φ150

萬向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
				D	L
WSS-480	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-580				Φ150
WSS-481				Φ100		可動外螺紋
WSS-581				Φ150
WSS-482				Φ100		可動內螺紋
WSS-582				Φ150
WSS-483				Φ100		固定螺紋
WSS-583				Φ150
WSS-484				Φ100		固定法蘭
WSS-584				Φ150
WSS-485				Φ100		卡套螺紋
WSS-585				Φ150
WSS-486				Φ100		卡套法蘭
WSS-586				Φ150
