流量開關

FE20活塞式流量開關

特點:極小的壓力損失,良好的重復性,抗污能力.機械部分與電子部分完全隔 離,適用于小流量經濟型。3倍于原FE20的活塞行程使設定精度更加精確。 帶有開關設定刻度,用戶無須在現場設定。LED顯示開關狀態,雙開關量輸出 可供選擇。...

產品介紹

參數規格

價格:面議    品牌:上海瓷熙    可售地區:全國    發貨地:上海松江

CX-FS-FE20活塞式流量開關

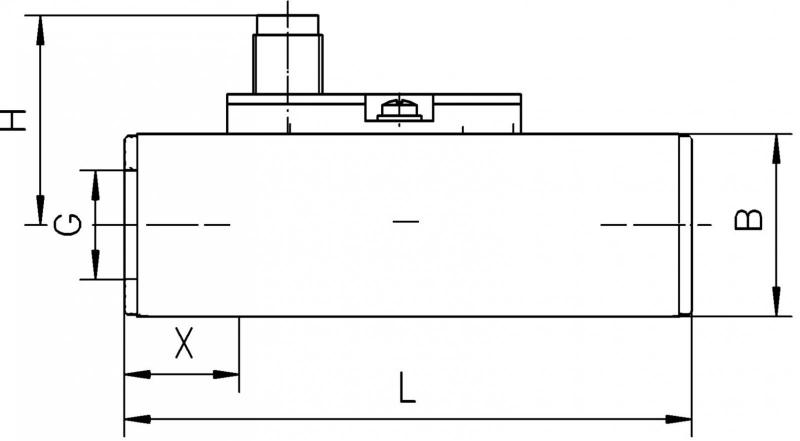

活塞式流量開關結構圖
 FE20-008… / FE20-010...

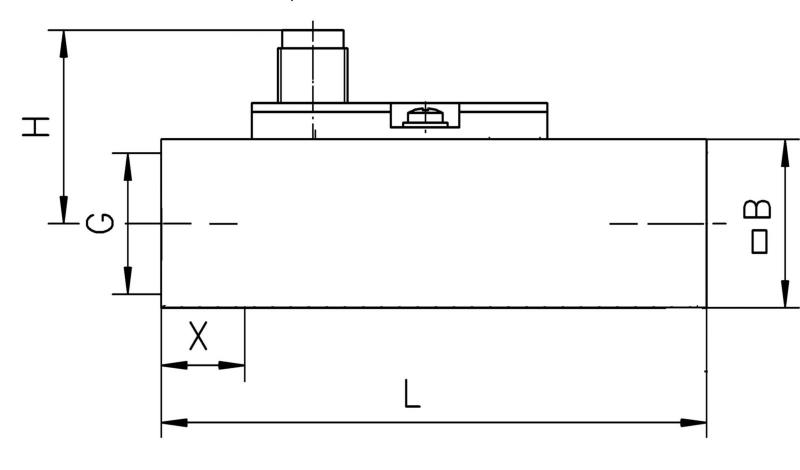

活塞式流量開關安裝圖一
FE20-015...

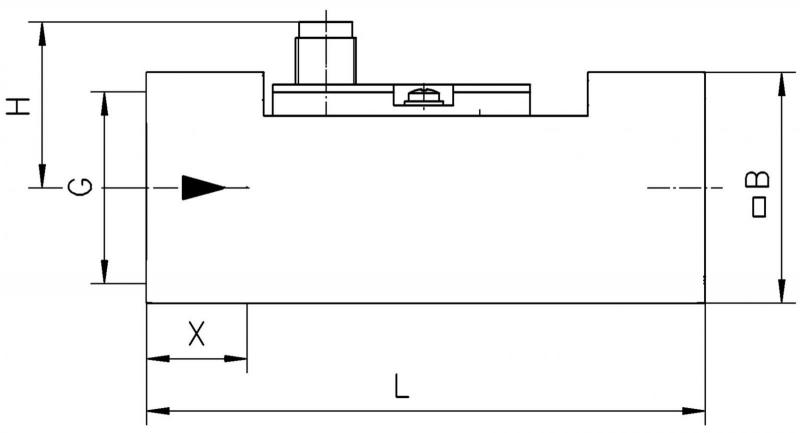

活塞式流量開關安裝圖二
FE20-020… / FE20-025...

原理,結構
在線式安裝,機械式流量開關,用于液體或氣體介質。堅固的塑料,鋁或

不銹鋼外殼可選。

特點
極小的壓力損失,良好的重復性,抗污能力.機械部分與電子部分完全隔
離,適用于小流量經濟型。3倍于原FE20的活塞行程使設定精度更加精確。
帶有開關設定刻度,用戶無須在現場設定。LED顯示開關狀態,雙開關量輸出
可供選擇。

應用
氣液兩用型,工業自動化/ 機械設備/ 空氣壓縮工業/ 制冷及空調
技術參數
△設定范圍:     詳見參數表
△精確度:      ±5%總量程
△遲滯:        視開關點而定,最小0.6L/Min
△開關設定刻度: 是在介質為水,溫度20℃,水平安裝狀態進行標定的
。安裝位置,介質和溫度變化會對開關值略有影響
△LED顯示:  直流供電LED顯示開關狀態,交流無LED顯示。
△接線方式:  M12 接插件
△輸出:        干簧開關 , 容量 24VDC / 250VAC ,100mA
△耐壓:        10bar(塑料) 50bar(鋁型), 100bar(不銹鋼)
△平均壓力損失: 0.3bar(在25L/min)
△介質溫度:    最大90℃
△防護等級:   IP65
△ FE20…GP材質: 外殼: POM塑料,
            活塞: POM塑料
            彈簧: 不銹鋼
            密封: NBR
△ FE20…GA材質: 外殼: 陽極氧化鋁
            活塞: POM塑料
            彈簧: 不銹鋼
            密封: NBR
△ FE20…GK材質: 外殼: 不銹鋼
            活塞: POM塑料
            彈簧: 不銹鋼
            密封: NBR

參數表
型號 壓力
Bar
最大流量
L/min(水)
可調范圍
L/min(水)
G
mm
L
mm
H
mm
B
mm
X
mm
重量
Kg
FE20-008…L(X)008 50 40 0.6(0.1)..8(7) G1/4 93 36 30 12 0.22(0.53)
FE20-010…L(X)008 50 40 0.6(0.1)..8(7) G3/8 93 36 30 15 0.20(0.51)
FE20-015…L(X)008 50 40 0.6(0.1)..8(7) G1/2 93 36 30 15 0.18(0.48)
FE20-020…L(X)008 50 40 0.6(0.1)..8(7) G3/4 105 36 35 15 0.23(0.65)
FE20-025…L(X)008 50 40 0.6(0.1)..8(7) G1 105 36 40 15 0.32(0.82)
FE20-008…L(X)015 50 40 1(0.5)…15(13) G1/4 93 36 30 12 0.22(0.53)
FE20-010…L(X)015 50 40 1(0.5)…15(13) G3/8 93 36 30 15 0.20(0.51)
FE20-015…L(X)015 50 40 1(0.5)…15(13) G1/2 93 36 30 15 0.18(0.48)
FE20-020…L(X)015 50 40 1(0.5)…15(13) G3/4 105 36 35 15 0.23(0.65)
FE20-025…L(X)015 50 40 1(0.5)…15(13) G1 105 36 40 15 0.32(0.82)
FE20-015…L(X)025 50 40 2(0.8)…25(25) G1/2 93 36 30 15 0.18(0.48)
FE20-020…L(X)025 50 40 2(0.8)…25(25) G3/4 105 36 35 15 0.23(0.65)
FE20-025…L(X)025 50 40 2(0.8)…25(25) G1 105 36 40 15 0.32(0.82)

注:1.以上括號內參數為復位點,括號外為動作點。如果下限報警(監測流量過小)參考復位點參數。上限報警(監測流量過大)參考動作點參數。
2.以上參數是將開關垂直安裝于水平管路,以20℃水為介質測試得出的.

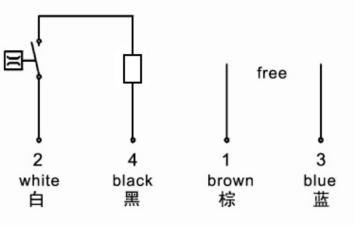

安裝:                 接線圖:                        介質:


選型表

FE20- 008 G D L 015 M 1
FE20-               FE20系列活塞式流量開關
  008             螺紋接口G1/4
  010             螺紋接口G3/8
  015             螺紋接口G1/2
  020             螺紋接口G3/4
  025             螺紋接口G1
    G           內螺紋
      D         直流供電24V±20%DC
      J         交流供電230V±15%AC
        S       塑料外殼
        L       陽極氧化鋁外殼
        X       不銹鋼外殼
          008     設定范圍:0.6…8L/min
          015     設定范圍:1…15L/min
          025     設定范圍:2…25L/min
            M   M12接插件
            Z   直接附線
              1 1個開關點輸出
              2 2個開關點輸出

1.訂貨時請注明介質流向,介質種類,管徑及期望設定值。我們可在出廠時幫您完成設定。
3.若是氣體介質,請注明壓力(表壓/絕壓),溫度及介質種類。

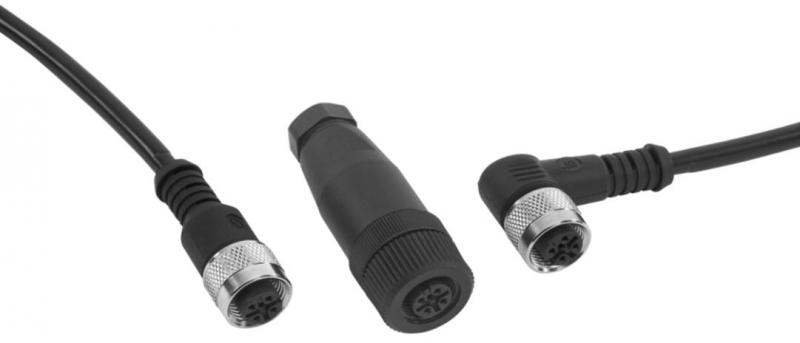

選配附件-用于接插件型
ZL04- PU 02 M Z 詳細
ZL04-         M12四芯附線接插件
SL04-         自接線式M12 附線接插件
  PU       PUR材質
    02     2米長
    05     5米長
    10     10米長
      M   母插頭
        Z 直型
        W 彎型
