流量開關

FB12 擋板式流量開關

CX-FS-FB12擋板式流量開關 接線圖 尺寸圖 原理,結構 機械式流量開關。內置彈簧支撐的檔板,當流量達到預制值時,機械結構觸發微動觸發開關 特點 在線式安裝,極小的壓力損失,良好的重復性,抗污能力,通過旋鈕實現精確的開關設定.....

產品介紹

參數規格

價格:面議    品牌:上海瓷熙    可售地區:全國    發貨地:上海松江

CX-FS-FB12 擋板式流量開關

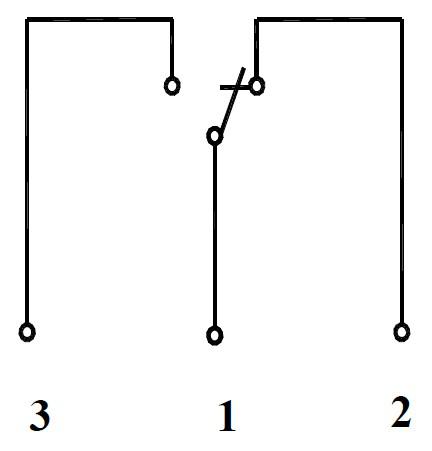

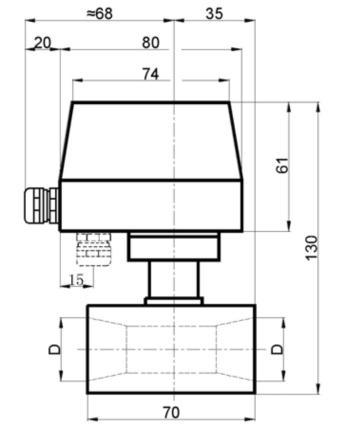

接線圖                                                    尺寸圖




原理,結構
機械式流量開關。內置彈簧支撐的檔板,當流量達到預制值時,機械結構 觸發微動觸發開關

特點
在線式安裝,極小的壓力損失,良好的重復性,抗污能力,通過旋鈕實現 精確的開關設定。機械部分與電子部分安全隔離。

應用
氣液兩用型,工業自動化/ 機械設備/ 空氣壓縮工業/ 制冷及空調 適用于 直≤40mm的管道。

技術參數
△設定范圍: 詳見下表 接線圖
△重復性: ±2.5%總量程
△接線方式: 端子接線
△輸出: 機械開關 常開+常閉 (250VAC,3A)
△耐壓: 16 bar △平均壓力損失: 0.08bar(流量最大時)
△環境溫度: -25…80℃
△介質溫度: 0…90℃
△防護等級: IP33
△材料:
主體: 不銹鋼
過程連接:黃銅
連接桿: 黃銅 尺寸圖
檔板: 黃銅
密封: NBR
外殼: ABS

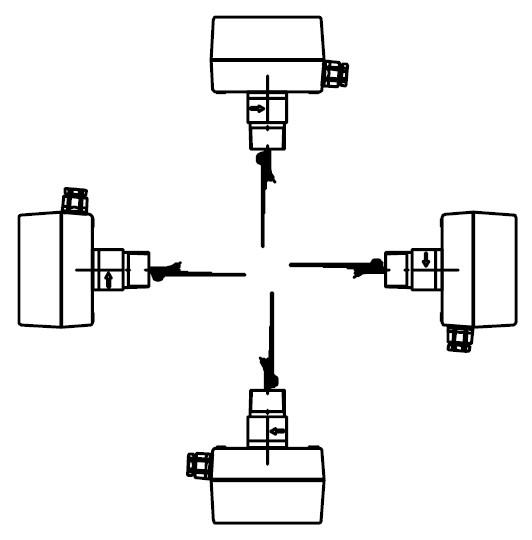

安裝圖:                                                           適用介質:


注: 安裝位置會影響開關值

 參數表1 適用于管徑≤6”時:
管徑
DN
接口螺紋D 型號 壓力
Bar
可調范圍
L/min(水)
遲滯
L/min(水)
重量
kg
20\ G3/4"錐螺紋 FB12-020GK/A 16 4.2…18 2 0.85
20 G3/4"錐螺紋 FB12-020GK/B 16 8.3…37 3
25 G1"錐螺紋 FB12-025GK/A 16 5.2…23 2
25 G1"錐螺紋 FB12-025GK/B 16 11…48 4
32 G1 1/4"錐螺紋 FB12-032GK/A 16 8.1…39 3
32 G1 1/4"錐螺紋 FB12-032GK/B 16 19…90 6
40 G1 1/2"錐螺紋 FB12-040GK/A 16 15…69 5
40 G1 1/2"錐螺紋 FB12-040GK/B 16 25…111 7
注:以上參數是將開關垂直安裝于水平管路,以20℃水為介質測試得出的
