CXPTB-218中高溫壓力變送器


產品描述

CXPTB-218系列中高溫壓力變送器是選用進口耐高溫敏感元件組裝，傳感器探頭能在150℃高溫下長期穩定工作。芯體與不銹鋼外殼之間采用激光冷焊工藝，傳感器的壓力芯體與放大電路之間加有散熱片裝置，有效的防止了熱傳導。適用于中高溫領域的流體、蒸氣壓力測量與控制。

應用領域
中高溫領域的流體
蒸氣壓力測量與控制

特點
0…1bar至0…1000bar壓力范圍的測量
多種工業標準信號輸出
進口耐高溫敏感元件
激光冷焊工藝、散熱片裝置
精度高，免調校
特殊散熱結構設計，可耐中高溫

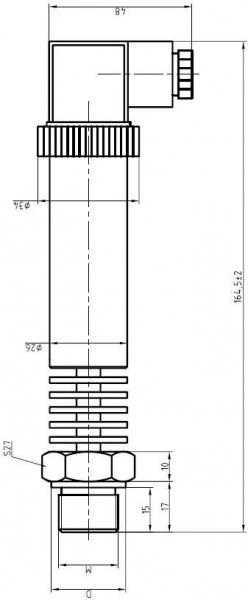

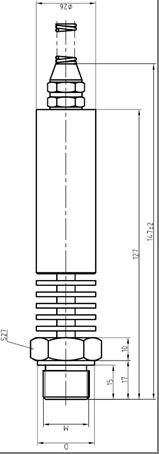

產品尺寸圖


技術規格

壓力量程	0～1MPa～100MPa（CXPTB-218-Y）；0～0.2MPa～10MPa（CXPTB-217-T）
綜合精度	0.5%FS
非線性	滿量程的0.2%FS
重復性	滿量程的0.05%FS
輸出信號	4-20mA（兩線制）, 0-5V；0.5-4.5V
供電電壓	24(12~36)VDC (放大信號)
工作溫度范圍	-20～80℃
補償溫度范圍	0～65℃
過載壓力	1.5倍額定壓力
介質材質	壓力接頭材質為不銹鋼，外殼材質為不銹鋼
防護等級： 電氣連接：	赫斯曼（DIN43650），外殼防護IP65
壓力連接	G1/4，G1/2，12NPT,1/4NPT,M12*1.5等（可按客戶要求定制）


電氣接線方式

電氣接頭	2線（4-20mA）				3線（0-10V,0-5V,0.5-4.5V）
赫 斯 曼	引腳	功能		顏色	引腳	功能		顏色
	1	電源+/信號+		紅色	1	電源+		紅色
	2	電源-/信號-		黑色	2	信號+		藍色
	3	---		---	3	電源-/信號-		黑色

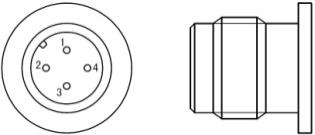

M12四芯插頭	引腳	功能		顏色	引腳	功能		顏色
	1	電源+		棕色	1	電源+		棕色
	2	---		---	2	---		---
	3	信號+		藍色	3	信號+		藍色
	4	---		---	4	電源-/信號-		白色

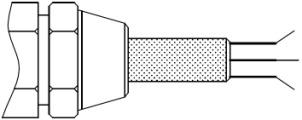

直接引線	功能		顏色		功能		顏色
	電源+		紅色		電源+		紅色
	信號+		黑色		信號+		藍色
	---		---		電源-/信號-		白色

備注：選擇不同的電氣連接，接線時請參考我們上面提供的對應的接線方法，如果帶電纜線，參考各線的顏色來接線即可，如不帶電纜線，須按引腳的功能來接線。

購買指南

型號	量程	輸出信號	螺紋接口	電氣連接	其他要求
CXPTB-218	---	---	---	---	---
訂貨舉例：CXPTB-218-40Bar-4/20mA-G1/2-赫斯曼接頭
