CXPTB-217卡箍式微壓型壓力變送器
產品描述
CXPTB-217系列卡箍式壓力變送器是采用精密補償技術設計生產的高精度、高穩定性的壓力傳感器,該產品采用多項新技術,結合國際最先進的壓阻式壓力變送器設計制造技術,具有全不銹鋼結構和標準化的信號輸出、大量程測量范圍的特點,精度高、免調校、量程覆蓋范圍寬,適用于各領域需要對流體壓力進行精密測量的場所。壓力量程 | 0~10Kpa~10MPa(CXPTB-217-H);0~0.35MPa~6MPa(CXPTB-217-L) |
綜合精度 | 0.5%FS |
非線性 | 滿量程的0.2%FS |
重復性 | 滿量程的0.05%FS |
輸出信號 | 4-20mA(兩線制), 0-5V;0.5-4.5V |
供電電壓 | 24(12~36)VDC (放大信號) |
工作溫度范圍 | -20~80℃ |
補償溫度范圍 | 0~65℃ |
過載壓力 | 1.5倍額定壓力 |
介質材質 | 壓力接頭材質為不銹鋼,外殼材質為不銹鋼 |
防護等級: 電氣連接: |
赫斯曼(DIN43650),外殼防護IP65 |

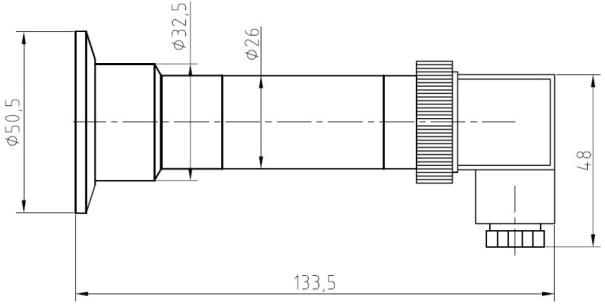

壓力連接 | 1.5”卡箍 |
電氣接頭 | 2線(4-20mA) | 3線(0-10V,0-5V,0.5-4.5V) | ||||||
赫 斯 曼 |
引腳 | 功能 | 顏色 | 引腳 | 功能 | 顏色 | ||
1 | 電源+/信號+ | 紅色 | 1 | 電源+ | 紅色 | |||
2 | 電源-/信號- | 黑色 | 2 | 信號+ | 藍色 | |||
3 | --- | --- | 3 | 電源-/信號- | 黑色 | |||

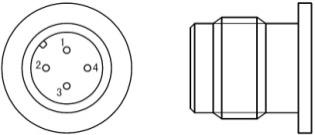

M12四芯插頭 | 引腳 | 功能 | 顏色 | 引腳 | 功能 | 顏色 | ||
1 | 電源+ | 棕色 | 1 | 電源+ | 棕色 | |||
2 | --- | --- | 2 | --- | --- | |||
3 | 信號+ | 藍色 | 3 | 信號+ | 藍色 | |||
4 | --- | --- | 4 | 電源-/信號- | 白色 | |||

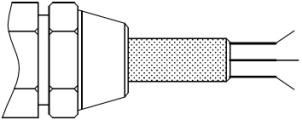

直接引線 | 功能 | 顏色 | 功能 | 顏色 | ||||
電源+ | 紅色 | 電源+ | 紅色 | |||||
信號+ | 黑色 | 信號+ | 藍色 | |||||
--- | --- | 電源-/信號- | 白色 |
型號 | 量程 | 輸出信號 | 螺紋接口 | 電氣連接 | 其他要求 |
CXPTB-217 | --- | --- | --- | --- | --- |
訂貨舉例:CXPTB-217-5Bar-4/20mA-G1/2-赫斯曼接頭 |
