CXPTB-211微熔式壓力變送器



產品描述
CXPTB-211系列微熔式壓力變送器其壓力腔采用不銹鋼單件一體式結構加工而成，產品的特點是無O型圈，無焊縫，無硅油或其它有機物，經久耐用。該系列產品采用獨有的微熔技術、引進航空應用科技，利用高溫玻璃將微加工硅壓敏電阻應變片熔化在不銹鋼隔離膜片上。玻璃粘接工藝避免了溫度，濕度，機械疲勞和介質對膠水和材料的影響，從而提高了傳感器在工業環境中的長期穩定性能，同時也避免了傳感器在傳統微機械加工制造工藝過程中出現的P-N結效應現象。本產品特別適用于OEM客戶中等及大批量應用，該標準產品可廣泛用于各種途徑。

應用領域
該系列壓力傳感器為大批量，低成本，民用及工業用產品建立了新的性能價格比典范。本系列產品廣泛適用于對氣壓、液壓的檢測，甚至較惡劣的介質環境，如污水、蒸氣、輕度腐蝕性液體和氣體。

特點
0…2mbar 到0…6000bar壓力范圍的測量
多種工業標準信號輸出可選
接線方式為連接器或直接引線
簡潔的外形設計，性價比高
可按要求增加調零調滿度功能
多種壓力接口可選擇

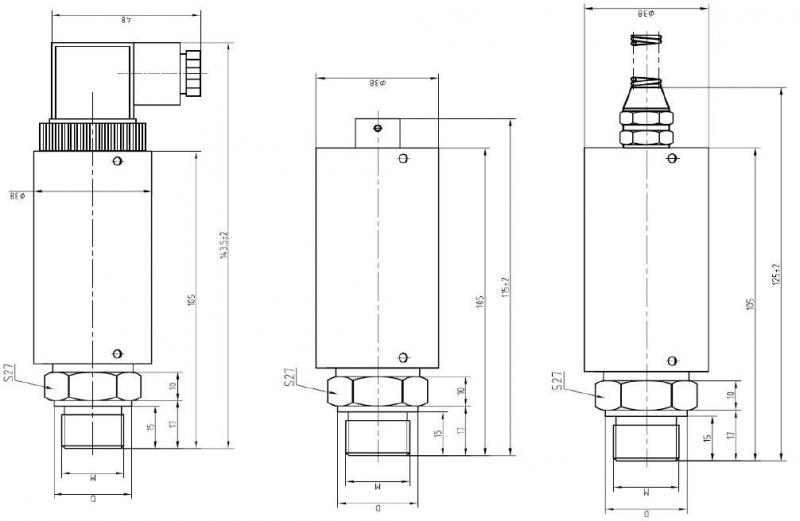

產品尺寸


技術規格

壓力量程	0～0.5MPa～600MPa
綜合精度	0.5% FS，1% FS
非線性	滿量程的0.2%FS
重復性	滿量程的0.05%FS
輸出信號	4-20mA累加HART協議數字信號
供電電壓	24(12~36)VDC (放大信號)
工作溫度范圍	-20～80℃
補償溫度范圍	0～65℃
過載壓力	1.5倍額定壓力
介質材質	壓力接頭材質為不銹鋼，外殼材質為不銹鋼
防護等級： 電氣連接：	赫斯曼（DIN43650），外殼防護IP65；防水格蘭，外殼防護IP68；航空插件，外殼防護IP45；
壓力連接	G1/4，G1/2，12NPT,1/4NPT,M12*1.5等（可按客戶要求定制）
零位滿度調節	可按要求增加此功能，有外調（分側調和頂調）和內調。

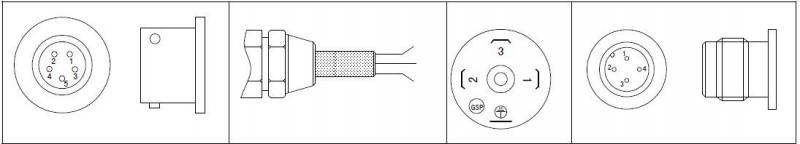

1	2	3	4



輸出類型1	功能	顏色	5芯	輸出類型2	功能	顏色
5芯接插件 4-20mA	信號+	黑色	1	格蘭引線 4-20mA	電源+	紅色
	電源+	紅色	2		信號+	黑色
輸出類型3	功能	顏色	4芯	輸出類型4	功能	顏色	4芯
赫斯曼接頭 4-20mA	電源+	紅色	1	M12×1接頭 4-20mA	電源+	棕色	1
	信號+	黑色	2		信號+	藍色	3

備注：選擇不同的電氣連接，接線時請參考我們上面提供的對應的接線方法，如果帶電纜線，參考各線的顏色來接線即可，如不帶電纜線，續按引腳的功能來接線。


型號	量程	輸出信號	螺紋接口	電氣連接	其他要求
CXPTB-211	---	---	---	---	---
訂貨舉例：CXPTB-211-50Bar-4/20mA加載-G1/2-赫斯曼接頭
