壓力變送器

標準型壓力變送器

CXPTB-210系列標準型壓力變送器是采用精密補償技術設計生產的高精度、高穩定性的壓力傳感器，該產品采用多項新技術，結合國際最先進的壓阻式壓力變送器設計制造技術，具有全不銹鋼結構和標準化的信號輸出、大量程測量范圍的特點，精度高、免調校、量程覆蓋范圍寬，適用于各領域需要對流體壓力進行精密測量的場所。...

產品介紹

參數規格

價格：面議品牌：上海瓷熙 可售地區：全國發貨地：上海松江

CXPTB-210標準型壓力變送器

產品描述
CXPTB-210系列標準型壓力變送器是采用精密補償技術設計生產的高精度、高穩定性的壓力傳感器，該產品采用多項新技術，結合國際最先進的壓阻式壓力變送器設計制造技術，具有全不銹鋼結構和標準化的信號輸出、大量程測量范圍的特點，精度高、免調校、量程覆蓋范圍寬，適用于各領域需要對流體壓力進行精密測量的場所。

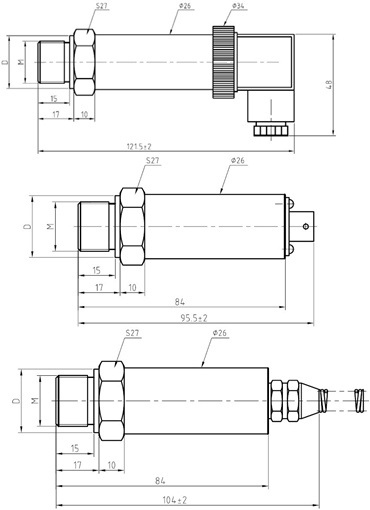

外形尺寸：
標準型壓力變送器

應用領域

機械工程應用方面
各種水壓，氣壓等液壓測量
醫療衛生應用
食品及飲料加工行業
一般工業控制領域

特點

0…0.2bar到0…1600bar壓力范圍的測量
多種工業標準信號輸出可選
可選用多種電氣連接方式
簡潔的外形設計，性價比高
可按要求增加調零調滿度功能
多種壓力接口可選擇技術規格

壓力量程	0～1MPa…0～160MPa
綜合精度	0.5% FS，1% FS
非線性	滿量程的0.2%FS
重復性	滿量程的0.05%FS
輸出信號	4-20mA（兩線制）, 0-5V；0-10V（三線制）；
供電電壓	24(12~36)VDC (放大信號)
工作溫度范圍	-20～80℃
補償溫度范圍	0～65℃
過載壓力	150%FS
介質材質	壓力接頭材質為不銹鋼，外殼材質為不銹鋼或制鋁可選擇
防護等級：電氣連接：	赫斯曼（DIN43650），外殼防護IP65；防水格蘭，外殼防護IP68；航空插件，外殼防護IP45；
壓力連接	G1/4，G1/2，12NPT,1/4NPT,M12*1.5等（可按客戶要求定制）
零位滿度調節	可按要求增加此功能，有外調（分側調和頂調）和內調，但外形尺寸有變動

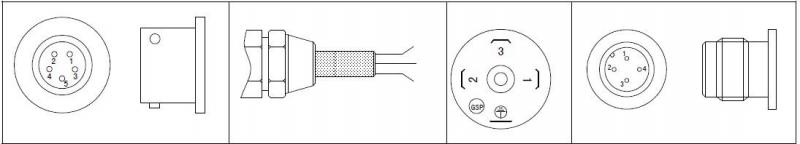

幾種常見電氣接頭


1	2	3	4

輸出類型 1	功能	顏色	5芯	輸出類型 2	功能顏色
5 芯接插件 0-5V; 0-10V 0.5-4.5V,1-5V	信號+	藍色	1	格蘭引線 0-5V; 0-10V 0.5/4.5V,1-5V	信號 + 藍色
	電源+-	紅色	2		電源 + 紅色
	電源-/信號-	黑色	3		電源-/信號-	白色
5 芯接插件 1.5mV/V, 2mV/V	信號+	藍色	1	格蘭引線 1.5mV/V, 2mV/V	信號+	藍色
	電源 +	紅色	2		電源 +	紅色
	信號 -	白色	3		信號 -	白色
	電源 -	黃色	4		電源 -	黃色
	校準	黑色	5		校準	黑色
5 芯接插件 4-20mA	信號+	黑色	1	格蘭引線 4-20mA	電源 +	紅色
5 芯接插件 4-20mA	電源+	紅色	2	格蘭引線 4-20mA	信號 +	黑色
輸出類型 3	功能	顏色	4芯	輸出類型 4	功能	顏色	4芯
赫斯曼接頭 0-5V; 0-10V 0.5-4.5V,1-5V	電源+	紅色	1	M12×1 接頭 0-5V; 0-10V 0.5-4.5V,1-5V	電源 +	棕色	1
	信號+	藍色	2		信號 +	藍色	3
	電源 -/信號-	黑色	3		電源 -/信號-	白色	4
赫斯曼接頭 4-20mA	電源 +	紅色	1	M12×1 接頭 4-20mA	電源 +	棕色	1
赫斯曼接頭 4-20mA	信號 +	黑色	2	M12×1 接頭 4-20mA	信號 +	藍色	3

型號	量程	輸出信號	螺紋接口	電氣連接	其他要求
CXPTB-210	---	---	---	---	---
訂貨舉例：CXPTB-210-50Bar-4/20mA-G1/2-赫斯曼接頭

型號	量程	輸出信號	螺紋接口	電氣連接	其他要求
CXPTB-210	---	---	---	---	---
訂貨舉例：CXPTB-210-50Bar-4/20mA-G1/2-赫斯曼接頭
