投入式液位變送器

參數規格

價格：面議    品牌：上海瓷熙    可售地區：全國    發貨地：上海松江

投入式液位變送器CX-PTB928/CX-PTB928(S)
圖樣

主要特點
CX-PTB-928系列投入式液位變送器核心部件為擴散硅或與陶瓷電容壓力傳感器,自帶溫度補償。根據其使用傳感器大小不同，可分CX-PTB928和CX-PTB928 (S)兩種。它們采用特殊工藝，內部具有三重保護功能，徹底解決了結露問題。 且測量膜片與介質大面積接觸， 不易堵塞，便于清洗，進一步發揮了陶瓷傳感器抗腐蝕性能好的技術特點和較經濟的優勢。采用先進的數字電路技術，帶零點跟蹤功能、線性補償功能、溫度補償功能。顯示、HART通訊可選。適用于深水測量，可用于罐、槽、坑內液體的測量，可用于腐蝕性液體的測量。

外型結構

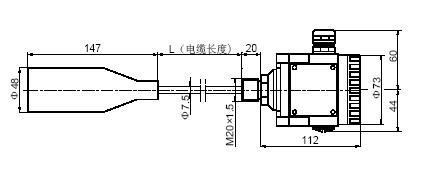

CX-PTB928系列

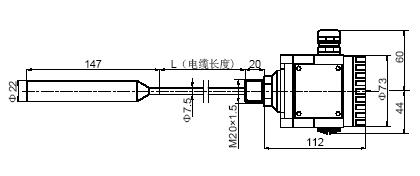

CX-PTB928(S)系列
技術參數
△測量范圍：0～1Kpa～2Mpa
△精度等級：0.2、0.5級
△防爆等級:ExiaⅡCT4～CT6（本安型）
△工作電壓：12.5～36VDC
△量程遷移：可作標準量程10：1的遷移
△傳感器材料：96%氧化鋁陶瓷
△傳感器外殼材料：優質不銹鋼316L，PTFE(聚四氟乙烯)
△傳感器防護等級：IP68
△信號線孔：PG16
△密封材料：氟素橡膠，PTFE
△震動影響：任意軸上，200HZ/g為0.01%FS

  接線圖
為連接各種特定儀表的需要，STK壓力變送器有多種電器連接方式：

4～20mA輸出

1～5V輸出

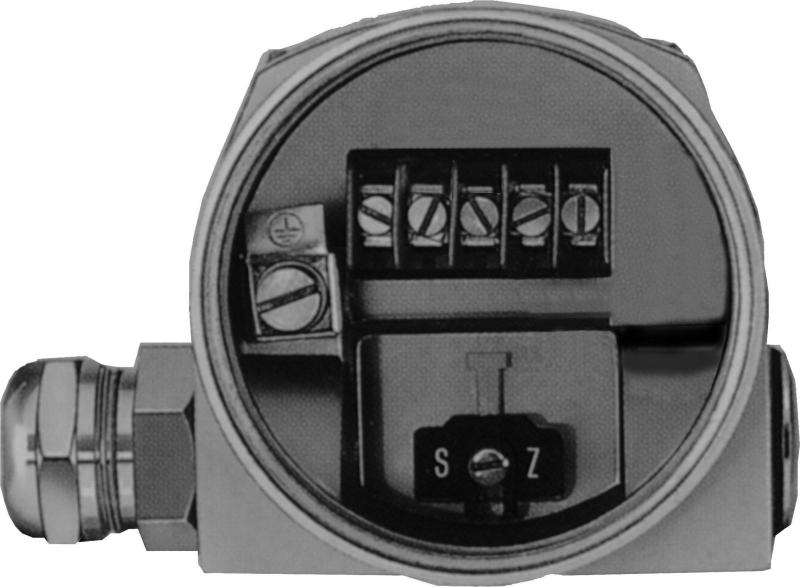

調節和校準


將調整滑蓋的螺釘旋松，撥開滑蓋露出電位器調整孔，Z（Zero）零點調節范圍±5%；S（Span）滿量程調節范圍30%。如需要較大范圍的調整，可以通過PCB板上的電阻實現零點50%上調，量程遷移比10：1，電位器可實現3：1的遷移。

     選型表

CX-PTB-928	1	G	2	N	3	N	2	2	10	詳述
	1									不銹鋼316L
	2									約定的特殊要求
		G								普通形式
		D								法蘭DN50   PN4.0MPa GB9116.7-88
		E								法蘭DN80   PN4.0MPa GB9116.7-88
		F								法蘭DN100  PN4.0MPa GB9116.7-88
		R								外螺紋G2
		S								約定的特殊要求
			1							模擬信號 4...20mA，2線
			2							模擬信號 1…5V，3線
			3							約定的特殊要求
				N						無現場顯示
				A						模擬顯示表頭
				S						約定的特殊要求
					1					0.1（本安型除外）
					2					0.2
					3					0.5
						N				無附件要求
						A				管裝附件
						B				墻裝附件
						D				法蘭配重附件
						E				防護罩附件
						S				約定的特殊要求
							1			PVC
							2			PTFE
								1		1Cr18Ni9Ti
								2		PTFE
									10	L=  m
