磁致伸縮液位計

CX-Y型 磁致伸縮液位控制變送器

CX-Y液位變送控制器是集液位測量,顯示,輸出、控制于一體的智能數顯液位測控產品。該產品為全電子結構,前端采用磁滯伸縮傳感器,經微處理器計算處理,能夠現場顯示,并輸出一路模擬量和四路開關量。...

產品介紹

參數規格

價格:面議    品牌:上海瓷熙    可售地區:全國    發貨地:上海松江

CX-Y型  磁致伸縮液位控制變送器

    CX-Y液位變送控制器是集液位測量,顯示,輸出、控制于一體的智能數顯液位測控產品。該產品為全電子結構,前端采用磁滯伸縮傳感器,經微處理器計算處理,能夠現場顯示,并輸出一路模擬量和四路開關量。
    該液位變送控制器使用靈活,操作簡單,調試容易,安全可靠。廣泛應用于水電,自來水,石油,化工,機械,液壓等行業,對多介質的液位分界面精確測量顯示和控制且不受環境壓力的影響。
特點:
磁致伸縮傳感器絕對位置測量,技術先進,長期使用穩定可靠,無漂移,精度可達到0.1mm無需定期校準
在壓力容器中對小量程液位照樣可以精確測量,不受壓力影響
對多種不同密度介質的分界面精確測量
4位LED數碼管顯示,無視值誤差
四路控制點繼電器輸出AC220V/1A,報警值用按鍵設置,動作可靠靈巧,可設置上下限報警
4~20mA標準信號輸出,DA轉換12位精度
供電電源可選24VDC  AC/DC220V
螺紋安裝,法蘭安裝,旁通側裝使用非常靈活
技術參數:
量程范圍 0-5米 精度等級 0.1%(量程為1米時)
分辨率 0.3mm 工作耐壓 2.5Mpa/或定制
穩定性 ≤0.01% /年 電源電壓 AC/DC220V,DC24V
顯示方式 4位0.56"數碼管 整機功耗 ≤3W
環境溫度 -20℃~70℃ 相對濕度 ≤80%
安裝螺紋 M20*1.5或定制 材質 304不銹鋼

量程范圍 0-5米 精度等級 0.1%(量程為1米時)
分辨率 0.3mm 工作耐壓 2.5Mpa/或定制
穩定性 ≤0.01% /年 電源電壓 AC/DC220V,DC24V
顯示方式 4位0.56"數碼管 整機功耗 ≤3W
環境溫度 -20℃~70℃ 相對濕度 ≤80%
安裝螺紋 M20*1.5或定制 材質 304不銹鋼


安裝方式及外形尺寸:


旁通側裝尺寸示意圖

旁通側裝尺寸

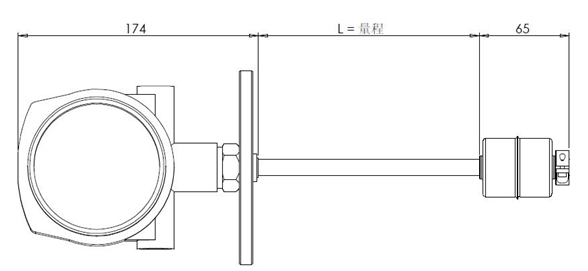

法蘭安裝示意圖



法蘭安裝

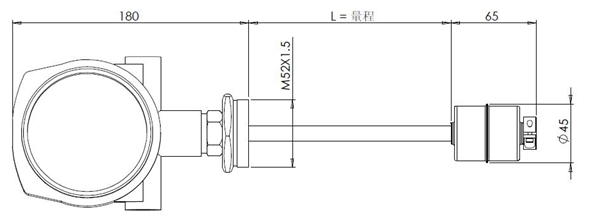

螺紋安裝示意圖

螺紋安裝


請勿同時在儀表上加兩種電源

電源開關示意圖

為了防止電磁干擾的影響應注意以下事項:


  • 線路連接盡量短,采用屏蔽線
  • 盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線


參數設置:

本儀表有4個按鍵,功能如下:
磁致伸縮液位控制變送器功能按鍵描述
設置方法如下:
●同時按下“SET”和“▼”鍵
●顯示“8882” (提示輸入密碼)
●按 > ▲或▼鍵輸入密碼“8888”,
●按下“SET”鍵確認
●按▲或▼鍵上翻或下翻進行菜單選擇(AH1、AH2、AH3、AH4、HC、ALA-、EXI)
●按下“SET”鍵進入所選菜單。
●按▲或▼鍵更改設置
●按下“SET”鍵確認,若需要,再用▲或▼鍵選擇其他菜單進行修改。
●修改完成后選擇“EXI”菜單,按“SET”鍵確認保存退出

設置菜單有如下幾項:

  • 普通參數菜單代碼

進入密碼為“8888”
“AH1”  對應繼電器1:設定繼電器J1報警參數;
“AH2”  對應繼電器2:設定繼電器J2報警參數;
“AH3”  對應繼電器3:設定繼電器J3報警參數;
“AH4”  對應繼電器4:設定繼電器J4報警參數;
“HC”   繼電器回差:繼電器設定報警值減去回差就是復歸值,下文對回差有解釋;
“ALA-” 繼電器報警性質設置:從左向右4位數碼管分別對應J1~J4,4個繼電器,對應數碼管設置1為繼電器設定值大于顯示值報警;對應數碼管設置0為繼電器設定值小于顯示值報警;只能設置0或者1,輸入錯誤報警性質將回復默認值“0011”。
“LC”   儀表的量程:量程對應模擬量輸出的20mA(0對應4mA);
“EXI”  狀態下按“SET”退出設置狀態;
回差解釋
例如:回差功能是繼電器,儀表顯示“75”,這時候“AH1”報警繼電器常開點閉合,那么只有顯示值小于75.0-0.5=74.5時,“AHH”退出報警,繼電器斷開。

  • 校準參數

出廠時已經做過校準,現場一般不要操作此項。

    此操作應影響儀表重要參數

同時按“SET”和 “>”儀表顯示“8882”,通過“>“▲”或“▼”把顯示密碼修改為“1999”。再按“SET”儀表顯示“0000”,通過“>“▲”或“▼”  把顯示密碼修改為“1999”。再按“SET”儀表顯示“Od(Od”表示0點校準,此時浮球的位置應該在液位的0)。再按“SET”儀表顯示“Od”閃動,然后顯示“Ad” (Ad”表示滿量程校準,此時浮球的位置應該為滿量程)。再按“SET”儀表顯示“Ad”閃動,稍候自動退出設置模式。進入監測狀態。

使用須知:
●儀表儲藏與使用適宜在環境溫度為-20℃~70℃,相對濕度小于80%的場合。
●儀表連接電源時應參照接線端子圖進行操作,在確認操作無誤后方可接通電源進行運行。
●拆卸儀表時,不可對儀表殼體施力。
質保:
用戶在遵守使用和保護規則條件下,儀表自出廠日期起保修一年.一年后的維修只收取材料費。本公司隨時歡迎用戶來函、來電咨詢及提出建議。
選型:
備注:介質密度小于0.65時需要說明定制浮球;如需要測量多種介質界面訂貨時需要說明密度。
電源開關設置
