智能型雷達物位計
產品簡介：
CX-RLM-080智能雷達物位儀表
|
應 用 |
適應各種存儲容器或過程計量環境，液體、漿料、固體
比如：
原油、輕油儲罐
原煤、粉煤倉位
揮發性液體儲罐
焦碳料位
漿料儲罐
固體顆粒 |
|
測 量 范 圍 |
35米 |
|
過 程 連 接 |
法蘭 |
|
過 程 溫 度 |
-40-250℃ |
|
過 程 壓 力 |
-1.0-40bar |
|
重 復 性 |
± 3mm |
|
精 度 |
< 0.1% |
|
頻 率 范 圍 |
6.8GHz |
|
防爆/防護等級 |
EXiaIICT6/IP68 |
|
信 號 輸 出 |
4…20mA/HART(兩線) |
測量原理
發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。
輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
應用介質：
l NYRD-800系列雷達物位計適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
l 采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。

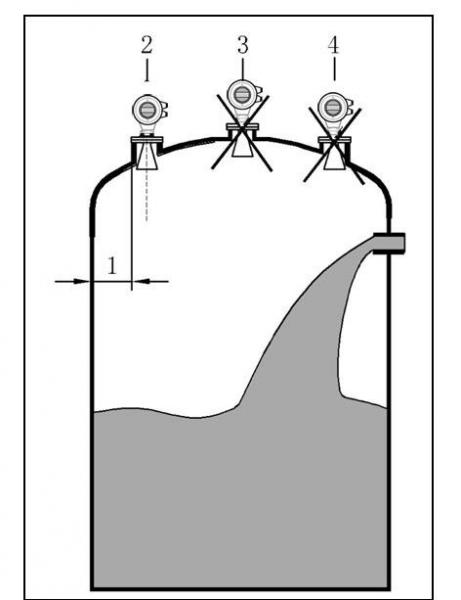

安裝指南

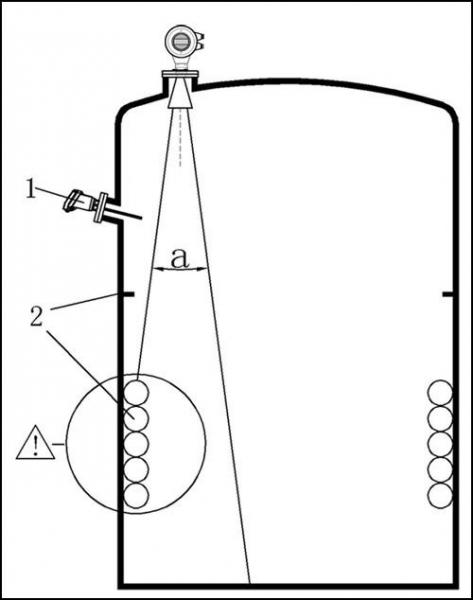

罐內安裝
l 在信號波束內，應避免有如下安裝物（1）：例如限位開關，溫度傳感器等。
l 對稱裝置（2），如真空環，加熱線圈，擋板等等。
l 如果罐內有（1）（2）干涉物件，應采用導波管進行測量。
最佳安裝選擇
l 天線尺寸：天線越大，波束角越小，干擾回波將越弱。
l 天線調整：將天線調整到最佳測量位置。
l 導波管：導波管用來避免干擾回波。
|
 |

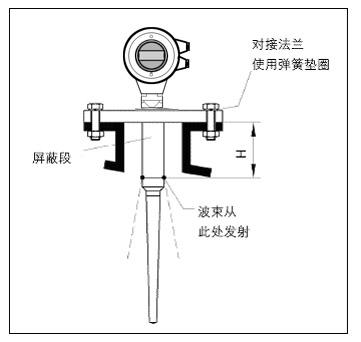

罐內安裝（CX-RLM-081、CX-RLM-082）
標準安裝
l 雷達天線不可向罐壁傾斜。
l 為了使溫度影響最小化，在對接法蘭的連接處必須使用彈簧墊圈。
l 桿式天線必須伸出安裝短管。
l 垂直放置桿式天線，不要讓雷達束指向罐壁。
|
 |
罐內安裝（CX-RLM-083）
標準安裝
l 雷達天線不可向罐壁傾斜。
l 喇叭天線必須延伸出安裝短管，否則應使用天線延伸管。
l 喇叭天線必須調整至垂直，不要讓雷達束指向罐壁。
|
 |

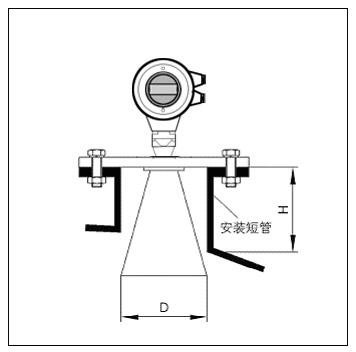

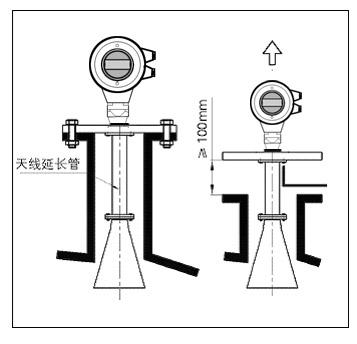

安裝短管較長時使用天線延伸管
l 當喇叭長度小于安裝短管長度時，應使用天線延伸管。
l 如果喇叭直徑大于安裝短管的直徑，包括延伸管在內的天線需要從容器里面安裝，并將儀表抬高。選擇延伸管使儀表至少抬高100mm。
|
 |

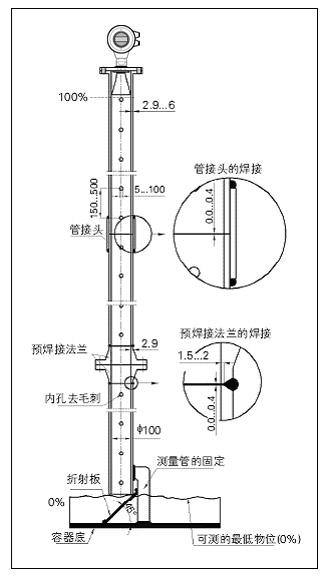

導波管內安裝
l 雷達傳感器通過導波管或旁通管進行測量，測量管起到導波作用。下面是一個測量管（導波管的構造圖）
l 測量管內壁必須平滑，如果可能的話測量管的內徑需要與喇叭口的直徑相符，請使用縱伸焊接的不銹鋼管。可以通過預先焊接的法蘭盤或焊接頭延長測量管。
必須注意：
l 焊接時，不能產生凸點或凸緣。將法蘭和測量管對齊固定，然后焊接。焊接不要穿透測量管管壁,管內壁必須保持平滑，一定要小心的除去焊縫和不平滑的地方，否則會造成很強的虛假回波。
|
 |

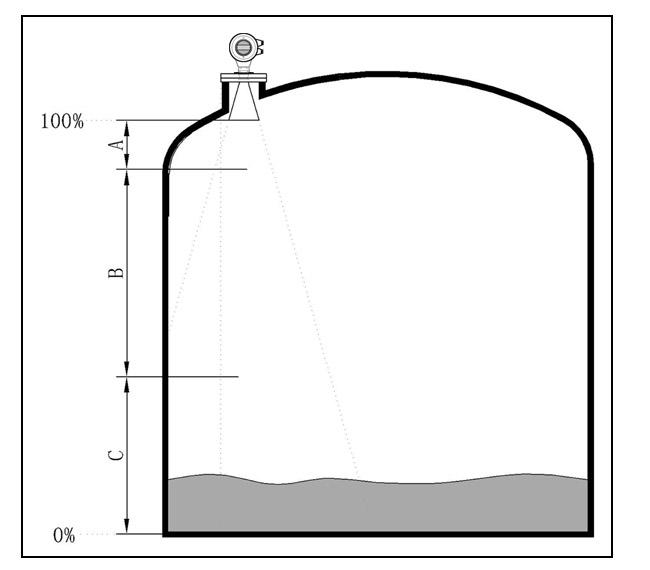

測量條件
注意事項
l 測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低于此點時無法進行測量。
l 若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高度為C 的位置。
l 理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。
l 對于過溢保護，可定義一段安全距離附加在盲區上。
l 最小測量范圍與天線有關。
l 隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。
測量范圍超出的動作
l 當測量范圍超出時，儀表輸出為22mA電流。

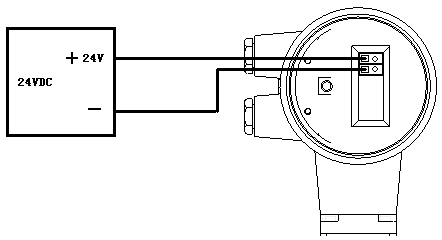

接線方式
調試
CX-RLM-080可以通過三種方式調試：
l 通過顯示調整模塊NYPM
l 通過調試軟件NYSOFT
l 通過HART手持編程器
現場編程模塊（NYPM）
l NYPM編程器由6個按鍵和一個液晶顯示屏，可以顯示調整菜單和參數設置。其功能相當于一個分析處理儀表。
|
NYPM |
|
|
|

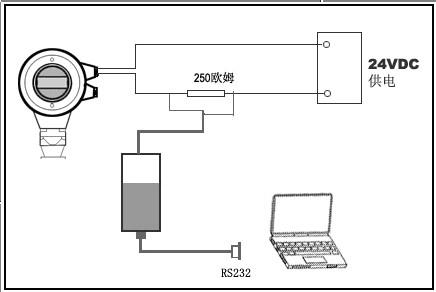

通過NYSOFT軟件調試
無論那種信號輸出，4…20mA/HART,雷達傳感器都可以通過軟件進行調試。采用BTSOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。
使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4…20mA線并聯。

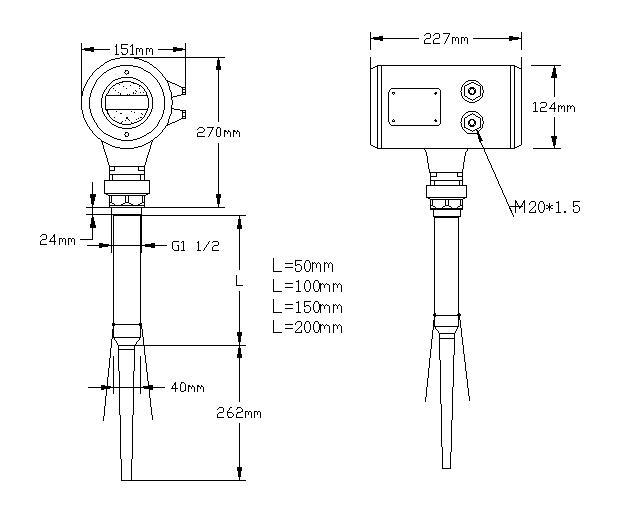

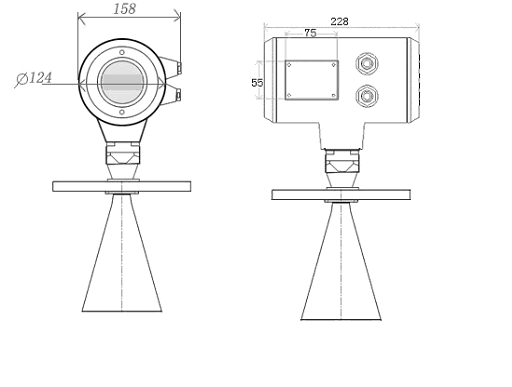

CX-RLM-080系列尺寸

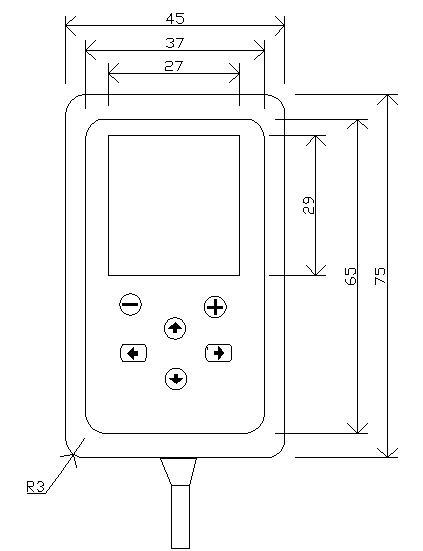

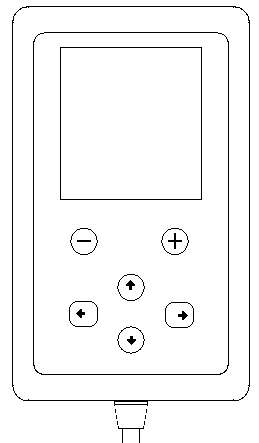

編程器尺寸
技術數據：
基本參數 工作頻率：6.8GHz
波 束 角： 24°CX-RLM-081, CX-RLM-082
18°CX-RLM-083 帶DN150法蘭
14°CX-RLM-083 帶DN200法蘭
12°CX-RLM-083 帶DN250法蘭
測量范圍：0…35m
重復性 ：±3mm
分辨率 ：1mm
采樣 ：回波采樣55次/s
響應速度：>0.2s(根據具體使用情況而定)
電流信號：4…20mA
精度 ：<0.1%
天線材質 CX-RLM-081、CX-RLM-082為PP/PTFE
CX-RLM-083 為316L不銹鋼
通訊接口 HART通訊協議
過程連接
CX-RLM-083(喇叭口形式天線)：法蘭DN50，DN80，DN100，DN150，DN200，DN250
電源 電源：24V DC(+/-10%)，波紋電壓：1Vpp
耗電量：max22.5mA
環境條件 溫度：－40℃…＋80℃
容器壓力（表壓）－1…40bar
防爆認證 ExiaIIC T6
外殼保護等級 IP68
兩線制接線 供電和信號輸出共用一根兩芯導線
電纜入口：2個M20×1.5（電纜直徑5…9mm）
產品選型
CX-RLM-083
防爆
P 標準型(非防爆)
I 本安型(ExiaⅡC T6)
過程連接/天線型式/材料
A 法蘭DN50 PN40 C型， 導波管/不銹鋼316L
B 法蘭DN80 PN40 C型， 喇叭天線75mm/不銹鋼316
C 法蘭DN100 PN16 C型，喇叭天線95mm/不銹鋼316
D 法蘭DN150 PN16 C型，喇叭天線145mm/不銹鋼316
E 法蘭DN200 PN16 C型，喇叭天線195mm/不銹鋼316
F 法蘭DN250 PN16 C型，喇叭天線240mm/不銹鋼316
天線延長管
1. 無
2. 200mm
3. 3 00mm
4. 400mm
密封/過程溫度
P 普通密封/-40...150℃
G 高溫密封/-40...250℃帶散熱片
外殼防/護等級
L 鋁/IP68
電纜進線
M M20*1.5
N ½NPT
現場顯示
V 帶
X 不帶
編程器
B 帶
X 不帶
