參數規格
價格：面議 品牌：上海瓷熙 可售地區：全國 發貨地：上海松江
CX-DLI系列數字顯示控制儀
測量顯示控制儀
光柱顯示控制儀
|
|
C10系列 |
C70 系列 |
T80系列（橫式） |
T80系列（豎式） |
儀
表
外
形 |
 |
 |
 |
 |
外 形
尺 寸 |
寬 × 高 × 深
48×48×110mm |
寬×高×深
72×72×110mm |
寬× 高 × 深
80×160×140mm |
寬×高×深
160×80×140mm |
可對各種非線性信號進行高精度的線性矯正。
采用數碼LED顯示，可精確的顯示控制實時測量值；同時采用高精度100線光柱顯示，清晰直觀的顯示實時測量值。以方便直觀的與其它測量參數進行比較。
向用戶開啟了儀表內部參數 ( 包括輸入類型、運算方式、輸出參數、通訊參數等 ) 的設定界面。
可切換輸入多種分度號。采用先進的無跳線技術，更改輸入分度號時，不用更改跳線或開關。整個儀表改型過程不需斷電，只需設定儀表的分度號及相關參數，即可在線完成輸入分度號的更改。
支持多機通訊，具有多種標準串行雙向通訊功能，可選擇多種通訊接口方式（如RS-232C、RS-485、RS-422等），通訊波特率300～9600bps儀表內部參數自由設定�？膳c各種帶串行輸入輸出的設備（如電腦、可編程控制器、PLC等）進行通訊，構成智能管理系統。
主要特點 :
全新概念的計算機數字自動調校
測量值零點遷移功能 . 測量值增益放大功能
冷端補償值零點遷移功能 . 冷端補償增益放大功能
變送輸出值零點遷移功能 . 變送輸出值增益放大功能

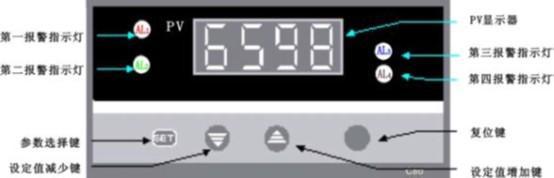

清晰明確的測量值顯示
高清晰LED數字顯示測量值

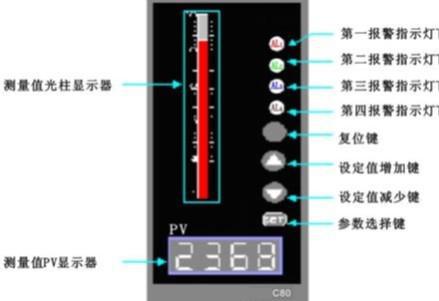

高亮度光柱測量值顯示
支持多機網絡通訊 , 通訊協議可任意自由設定
獨特的全開放式用戶自設定界面
輸入信號類型設定 . 測量值零點與量程范圍設定
報警方式設定 . 輸出方式設定
設定參數斷電永久保留及參數密碼鎖定
全數字化冷端補償
可選擇儀表內部冷端補償 . 可選擇外接冷端補償（適用于高精度測量場合）
多規格外形結構尺寸 . 交直流開關電源供電方式;
|
|
分度號 |
分辨 ℃ |
配用傳感器 |
測量范圍 |
輸
入
信
號 |
B |
1 |
鉑30-鉑6銠 |
400～1800℃ |
|
S |
1 |
鉑10-鉑 |
0～1600℃ |
|
K |
1 |
鎳鉻-鎳硅 |
0～1300℃ |
|
E |
1 |
鎳鉻-康銅 |
0～1000℃ |
|
J |
1 |
鐵-康銅 |
0～1200℃ |
|
T |
0.1 |
銅-康銅 |
-199.9～320.0℃ |
|
WRe |
1 |
鎢3-鎢25 |
0～2300℃ |
|
Pt100 |
1 |
鉑熱電阻R0=100Ω |
-199～650℃ |
|
Pt100 |
0.1 |
鉑熱電阻R0=100Ω |
-199.9～320.0℃ |
|
Cu50 |
0.1 |
銅熱電阻R0=50Ω |
-50.0～150.0℃ |
|
|
標準信號的變化范圍 |
輸 入 阻 抗 |
配用 變 送 器 |
測 量 范 圍 |
輸
入
信
號 |
各種mV 信號
0～10mA
4～20mA
0 ～ 5 V
1 ～ 5 V
30～350Ω |
≥10 MΩ
≤500Ω
≤250Ω
≥250kΩ
≥250kΩ |
霍爾變送器
與DDZ -Ⅱ型儀表配套
與DDZ -Ⅲ型儀表配套
與DDZ -Ⅱ型儀表配套
與DDZ -Ⅲ型儀表配套
與遠傳壓力電阻配套 |
根據用戶需要自由設定。
范圍:-1999～9999 字 |
配用標準信號變送器 :
主要技術參數
輸入信號 模擬量 熱電偶：標準熱電偶──B、S、K、.E、J、T、WRe等
電 阻：標準熱電阻──Pt10、Pt100、Cu50等遠傳壓力電阻
電 流：0～10mA、4～20mA、0～20mA等──輸入阻抗≤250Ω
電 壓：0～5V、1～5V等──輸入阻抗≥250kΩ
測量范圍 -1999 ～ 9999 字
測量精度 0.2％FS ±1字或0.5 ％FS ±1 字
分 辨 率 1、0.1、0.01或0.001字
溫度補償 0 ～ 50 ℃
顯示方式 . -1999 ～ 9999 測量值顯示 . -1999 ～ 9999設定值顯示
. 0～100%測量值光柱顯示 . 發光二極管工作狀態顯示
光柱精度 光柱顯示精度為1%
控制方式 位式ON / OFF 帶回差
輸出信號 模擬量輸出 DC 0～10mA(負載能力≤750Ω) DC 4～20mA(負載能力≤500Ω)
DC 0～5V (輸出能力≤250Ω) DC 1～5V (輸出能力≤250Ω)
開關量輸出 繼電器控制輸出──繼電器ON/OFF帶回差。
觸點容量： AC220V/3A；DC24V/6A（阻性負載）
可控硅控制輸出──SCR（可控硅過零觸發脈沖）輸出,可觸發可控硅: 400V/100A
固態繼電器輸出──SSR（固態繼電器控制信號）輸出，6～24V/30mA(電壓不可調)
通訊輸出 接口方式──標準串行雙向通信接口：RS -485 , RS-232C , RS-422等
波 特 率──300～9600bps 內部自由設定
饋電輸出 DC 24 V , 負載能力≤30 mA
控制方式 可選擇1～4限控制，LED指示�？刂品绞綖槔^電器ON/OFF帶回差（用戶可自由設定）
控制精度 ±1字
報警方式 可選擇1～4限報警，LED指示。報警方式為繼電器ON/OFF帶回差（用戶可自由設定）
報警精度 ±1字
溫度補償 0～50℃數字式溫度自動補償
參數設定 ·面板輕觸式按鍵數字設定 ·參數設定值斷電后永久保存 ·參數設定值密碼鎖定
保護方式 ·輸入回路斷線報警（熱電偶或電阻輸入時），繼電器輸出狀態LED指示
·輸入超/欠量程報警·電源欠壓自動復位
·工作異常自動復位（Watch Dog）
聯機通訊 通訊接口為二線制、三線制或四線制（如RS-485、RS-232C、RS-422等），亦可由用戶特殊要求，波特率300～9600bps可由儀表內部參數自由設定。接口和主機采用光電隔離，通訊距離可達1.2公里。系統采用主──從通訊方式，整個控制回路只需一根二（三、四）芯電纜(依據實際通訊方式而定)，即可實現與上位機通訊，上位微機可呼叫用戶設定的儀表設備號，隨時調用各臺儀表的現場數據，并可進行儀表內部參數設定。
使用環境 環境溫度 0～50℃
相對濕度 ≤85RH ·避免強腐蝕氣體
供電電壓 常 規 型 ·AC 220 V + 10 -15% ( 50 Hz ±2 Hz )線性電源供電
特 殊 型 ·AC 85～260 V─開關電源供電·DC 24 V±2 V─開關電源供電
功 耗 ·≤5W（AC220V線性電源供電）
·≤4W（AC85～260V開關電源供電） ·≤4W（DC24V開關電源供電）
結 構 標準卡入式
重 量 ·420 g ( AC 220 V線性電源供電 ) · 260 g ( 開關電源供電 )
