500型 便攜式硬度測試分析系統

參數規格

價格：面議    品牌：上海瓷熙    可售地區：全國    發貨地：上海松江

CX-PHT-500便攜式硬度測試分析系統
功能特點：
● 針對特殊材料,用戶可定制特殊材料的曲線,解決了普通里氏硬度計測量材料的局限性；
● 配沖擊裝置加載釋放一次完成，獨特專利設計更方便您測試讀數。操作方便，快速提高工作效率，避免操作誤差；
● 可在單機工作模式或分析系統工作模式下使用；
● 內含軋輥硬度專家測試曲線；
● 自動識別沖擊裝置種類（DS、D、DC、D+15、C、G、DL、E）；
● 具有示值軟件校準功能；
● 單機工作模式下多達1000組數據存儲，并有時間注釋。分析系統工作模式下使用實現海量存儲；

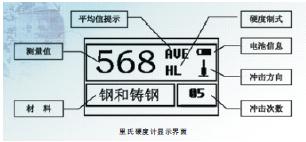

● 全中文顯示，友好的用戶界面；
● 可預設硬度值上、下限，超出范圍自動顯示，方便用戶批量檢測；
● 有電壓顯示和欠壓提示，欠壓自動關機；
● 鋰離子充電電池，無記憶效應，接上電腦完成充電模式；
● 采用背光液晶顯示器，便于暗環境使用。
技術參數：

	PHT-500
硬度制式	里氏HL、布氏HB、洛氏HRB、洛氏HRC、洛氏HRA、維氏HV、肖氏HS
上下限設置范圍	170-960HLD
測量方向	360°（垂直向下、斜下、水平、斜上、垂直向上）
充電時間	8個小時（有過充保護）
充電電源	5V，1.2A，6W
環境溫度	0-40℃
外形尺寸(長X寬X高）	128x37x23.3（mm）
重量	166g


PC軟件操作界面

軟件界面：
連接：選擇端口，建立通信連接。
存入：將當前組測值數據存入數據庫。
調出：從數據庫中調出存儲測量數據或刪除數據。
打�。簩�當前顯示的數據報表輸出。
超限：設置報警公差限。
清除：清除數據緩存內的所有數據。
上傳：將儀器內數據上傳到管理軟件。
設置：在線測量時的測量條件。
測量：進入在線測量狀態，實時讀取并顯示測量數據
適用條件：
●里氏硬度計是采用動態方法測量以獲得硬度值的，它對被測試件的重量和厚度有別于靜態方法臺式機的要求。
●被測工件的重量應≥2Kg同時被測點的厚度要≥10mm
●被測部位的粗糙度應滿足Ra≤6.3μm
●被測工件的重量≤2kg或厚度≤10mm的形狀規則密實工件要耦合在工作平臺上
●表面硬化處理的工件，其硬化層厚度≥0.2mm
適用范圍：
●已安裝的機械或永久性組裝部件
●模具型腔
●大型工件大范圍內多處測量部位的快速檢驗
● 試驗空間很狹小的工件
●壓力容器、汽輪發電機組及其設備的失效分析
●軸承及其它零件
●金屬材料倉庫的材料區分
●要求對測試結果有正規的原始記錄
●重型工件
適用材料：
鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅、鍛鋼、軋輥，
特殊材料可為用戶定制轉換表。

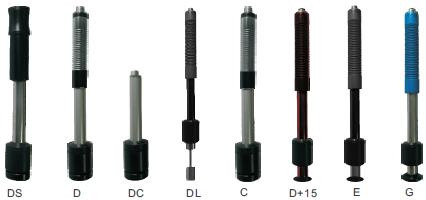

異型沖擊裝置

概述：
里博里氏硬度計具有良好的探頭互換性，多種異型沖擊裝置可以無需校準地自由更換，滿足不同用戶、不同場合、不同工件精確的硬度測量。
異型支撐環：

型號	備注	型號	備注
Z10	測外圓柱面R10~R15	K10-15	測外球面SR10
Z14.5	測外圓柱面R14.5~R30	K14.5-30	測外球面SR14.5
Z25	測外圓柱面R25-R50	HK11-13	測內球面SR11
HZ11	測內圓柱面R11~R13	HK12.5-17	測內球面SR12.5
HZ12.5	測內圓柱面R12.5~R17	HK16.5-30	測內球面SR16.5
HZ16.5	測內圓柱面R16.5~R30	UN	測外圓柱面，半徑可調R10

測試范圍：

材料	硬度制	沖擊裝置
		D/DC	C	G	DL
Steel and cast steel 鋼和鑄鋼	HRC	17.1～68.5	20.0～69.5		20.6～68.2
	HRB	59.6～99.6		47.7～99.9	37.0～99.9
	HB	140～651	80～683	90～646	150～646
	HV	83～976	80～996		85～950
	HS	26.4～99.5	31.9～102.3		26.5～99.4
Steel 鍛鋼	HB	142～651
CWT、ST 合金工具鋼	HRC	17.1～67.1	20.0～69.5
	HV	83～976	80～996
Stainless steel 不銹鋼	HRB	59.6～99.6
	HB	140～651
	HV	83～976
GC. IRON 灰鑄鐵		140～334		92～326
NC、IRON 球墨鑄鐵	HB	140～387		140～364
C．ALUM 鑄鋁合金	HB	30～159
BRASS 銅鋅合金 （黃銅）	HB	40～173
	HRB	13.5～95.3
BRONZE 銅錫合金 （青銅）	HB	60～290
COPPER 純銅	HB	45～315

注：使用里氏硬度計測量時需被測工件滿足一定的測試條件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不小于1.6um。在不滿足上述條件時必須穩固支撐或密實耦合！
異型沖擊裝置技術參數：

異型沖擊裝置		DC（D）/DL	D+15	C	G	E（需進口）
沖擊能量 沖擊體質量		11mJ 5.5g/7.2g	11mJ 7.8g	2.7mJ 3.0g	90mJ 20.0g	11mJ 5.5g
球頭硬度: 球頭直徑: 球頭材料:		1600HV 3mm 碳化鎢	1600HV 3mm 碳化鎢	1600HV 3mm 碳化鎢	1600HV 5mm 碳化鎢	5000HV 3mm 金剛石
沖擊裝置直徑: 沖擊裝置長度: 沖擊裝置重量:		20mm 86(147)/ 75mm 50g	20mm 162mm 80g	20mm 141mm 75g	30mm 254mm 250g	20mm 155mm 80g
試件最大硬度		940HV	940HV	1000HV	650HB	1200HV
試件表面平均 粗糙度Ra:		1.6μm	1.6μm	0.4μm	6.3μm	1.6μm
試件最小重量: 可直接測量 需穩定支撐 需密實耦合		>5kg 2～5kg 0.05～2kg	>5kg 2～5kg 0.05～2kg	>1.5kg 0.5～1.5kg 0.02～0.5kg	>15kg 5～15kg 0.5～5kg	>5kg 2～5kg 0.05～2kg
試件最小厚度 密實耦合 硬化層最小深度		5mm ≥0.8mm	5mm ≥0.8mm	1mm ≥0.2mm	10mm ≥1.2mm	5mm ≥0.8mm
球頭壓痕尺寸
硬度 300HV 時	壓痕直徑   壓痕深度	0.54mm   24μm	0.54mm   24μm	0.38mm   12μm	1.03mm   53μm	0.54mm   24μm
硬度 600HV 時	壓痕直徑   壓痕深度	0.54mm   17μm	0.54mm   17μm	0.32mm   8μm	0.90mm   41μm	0.54mm   17μm
硬度 800HV 時	壓痕直徑   壓痕深度	0.35mm   10μm	0.35mm   10μm	0.35mm   7μm	--   --	0.35mm   10μm
沖擊裝置適用范圍		DC型測量孔或園柱筒內；  DL型測量細長窄槽或孔； D型用于常規測量	D+15型接觸面細小，加長，適宜測量溝槽或凹入的表面	C型沖擊力小，對被測表面損傷很小，不破壞硬化層，適合測量小輕薄部件及表面硬化層。	G型測量大厚重及表面較粗糙的鑄鍛件。	E型測量硬度極高的材料
