微負壓開關、微負壓控制器

參數規格

價格：面議    品牌：上海瓷熙    可售地區：全國    發貨地：上海松江

CX-PS-SV微負壓開關、微負壓控制器
本控制器采用金屬316L膜片或橡膠膜片式傳感器元件，普通型可用于對感壓元件無腐蝕作用的氣體、液體或蒸汽等介質的場所實現壓力的自動控制，控制器的設定值可調，其調節范圍10-0-10KPa。
防爆型產品防爆標志為Exed II CT6，可用于對感壓元件無腐蝕作用的氣體、液體或蒸汽等介質IIA、IIB、IIC類T1~T6組爆炸性氣體混合物場所實現壓力自動控制。
如需要采用窗口式請采購時說明，窗口式的儀表代號為SVC、SVA系列。

壓力控制器選型表：

SV	GK02/KK02	E12	S1L1	E0S	LT
負壓力	量程編號	E防爆 S不防爆 1.SPDT 2.DPDT	壓力接口 1.死區可調 2.死區不可調	電氣接口	介質溫度


單刀雙擲微動開關作用過程：
NC   NO

接線端C-NO:壓力上升至上切換值時接通；
接線端C-NC:壓力上升至上切換值時斷開；
主要技術規格：

	普通型	防爆型
工作粘度	≤10-3m2/s	≤10﹣3m2/s
開關元件	微動開關	微動開關
防爆等級	/	ExedllCT6
外殼保護等級	lP65	lP65
環境溫度	-15℃—55℃	-15℃—55℃
環境溫度	5%—95%	5%—95%
使用壽命	105次循環	105次循環
抗震性	＜Max·2g	＜Max·2g
額定負荷	Vmax=380V  Zmax=5A	Vmax=380V  Zmax=5A
復性誤差	≤1.0%	≤1.0%


量程參數表：

量程代號	量程	死區	切換頻率	傳感器材質
GK02	2—0—2KPa	30Pa	10次/分	316L
GK10	10—0—10KPa	0.2KPa	10次/分	316L
KK02	2—0—2KPa	30Pa	10次/分	丁腈橡膠
KK10	10—0—10KPa	0.2KPa	10次/分	丁腈橡膠

壓力接口參數表：

	M20*1.5 (F/M)	G1/2 (F/M)	G1/4  (F/M)	1/4”NPT (F/M)	1/2”NPT （F/M）	3/4”NPT (F/M)
碳鋼	C1L/ C1L1	C2L/ C2L1	C3L/ C3L1	C4L/ C4L1	C5L/ C5L1	CL6/ C6L1
304不銹鋼	S1L/ S1L1	S2L/ S2L1	S3L/ S3L1	S4L/ S4L1	S5L/ S5L1	S6L/ S6L1
316不銹鋼	S1S/ S1S1	S2S/ S2S1	S3S/ S3S1	S4S/ S4S1	S5S/ S5S1	S6S/ S6S1
316L不銹鋼	S1SL/ S1SL1	S2SL/ S2SL1	S3SL/ S3SL1	S4SL/ S4SL1	S5SL/ S5SL1	S6SL/ S6SL1


電氣接口參數表：

電氣接口參數表	M18*1.5 (F/M)	M20*1.5 (F/M)	G1/2 (F/M)	G1/4 (F/M)	1/4”NPT (F/M)	1/2”NPT (F/M)	3/4”NPT (F/M)
電氣接口代號	E0S/ E0S1	E1S/ E1S1	E2S/ E2S1	E3S/ E3S1	E4S/ E4S1	E5S/ E5S1	E6S/ E6S1


介質溫度參數表：

LT:180度以下

HT：450度以下

MT：常溫

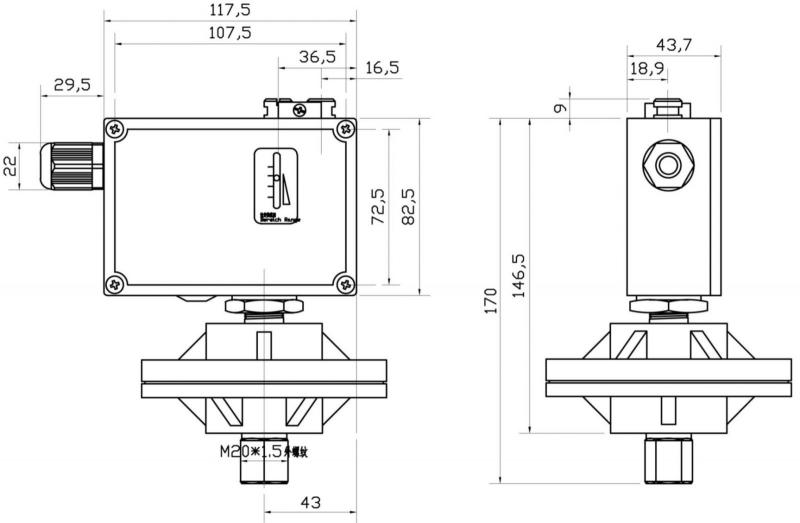

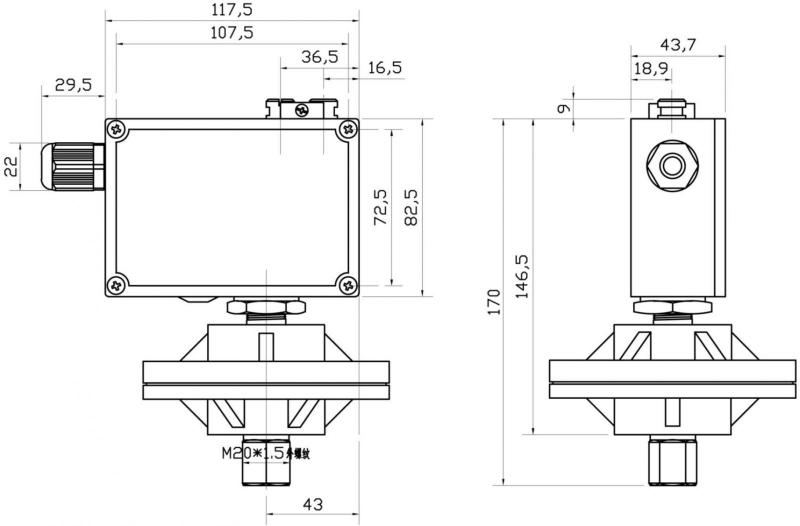

 外形尺寸圖：

PS-SV橡膠膜片
