齊平膜壓力變送器

參數規格

價格：面議    品牌：上海瓷熙    可售地區：全國    發貨地：上海松江

CXPTB-214齊平膜壓力變送器



產品描述
CXPTB-214系列齊平膜壓力變送器是測量端采用特殊處理堅固的齊平膜片，被測介質中堅硬微粒不會損壞隔離齊平膜片。結構緊湊、耐腐蝕，抗震動、抗微粒沖擊、寬范圍溫度補償。特別適用于高粘稠物或有微粒的流體壓力測量，解決了引壓孔介質堵塞的問題。適于測量粘稠介質，如化工涂料，油漆檢測系統，環保，煤礦，密封油壓系統，食品加工，乳業，實驗或測試設備，泥漿，煤漿，原油等粘稠介質。

應用領域
機械工程應用方面
醫療衛生應用
食品及飲料加工行業
一般工業控制領域

特點

0…5至0…250bar...1600bar壓力范圍的測量
特殊的齊平膜設計
多種工業標準信號輸出可選
接線方式為連接器或直接引線
可按要求增加調零調滿度功能
多種壓力接口可選擇

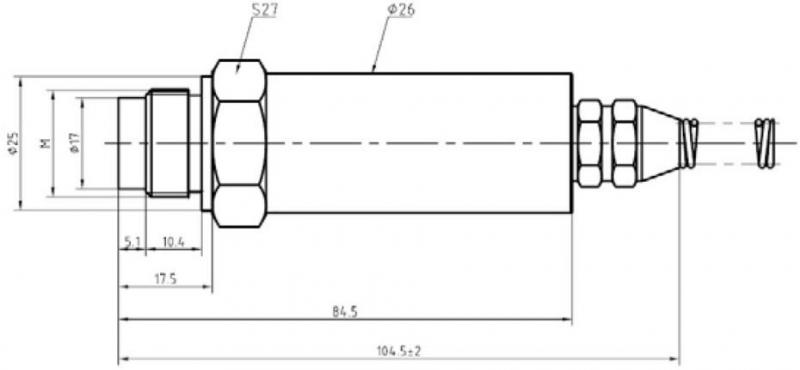

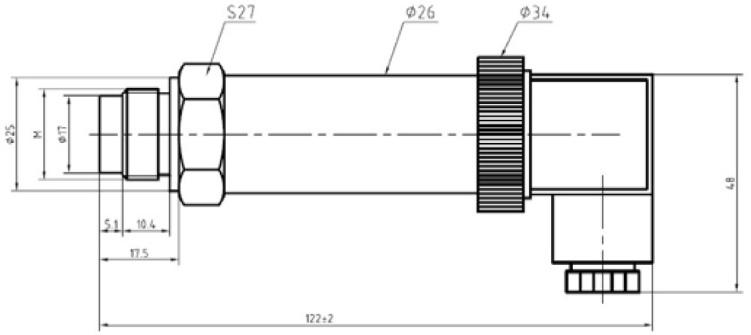

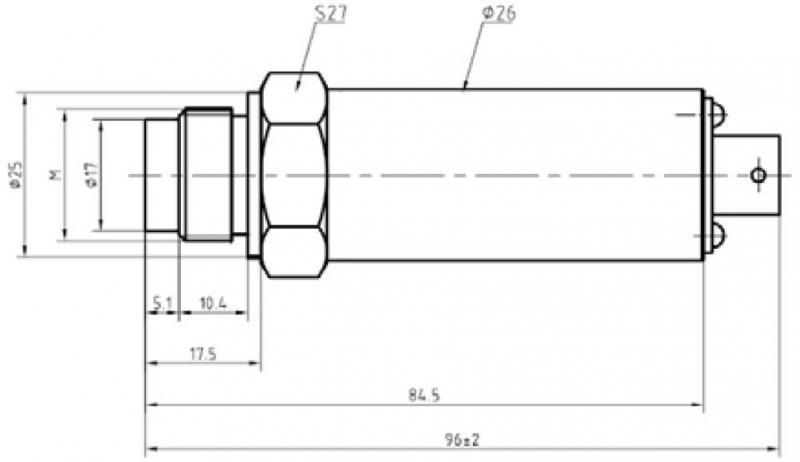

產品尺寸圖



技術規格

壓力量程	0～1MPa～160MPa（應變片）；0～0.1MPa～25MPa（擴散硅前置式）
綜合精度	0.5% FS，1% FS
非線性	滿量程的0.2%FS
重復性	滿量程的0.05%FS
輸出信號	4-20mA（兩線制）, 0-5V；0-10V（三線制）；
供電電壓	24(12~36)VDC (放大信號)
工作溫度范圍	-20～80℃
補償溫度范圍	0～65℃
過載壓力	150%FS
介質材質	壓力接頭材質為不銹鋼，外殼材質為不銹鋼
防護等級： 電氣連接：	赫斯曼（DIN43650），外殼防護IP65；防水格蘭，外殼防護IP68；航空插件，外殼防護IP45；
壓力連接	G1/4，G1/2，12NPT,1/4NPT,M12*1.5等（可按客戶要求定制）
零位滿度調節	可按要求增加此功能，有外調（分側調和頂調）和內調，但尺寸有變化。

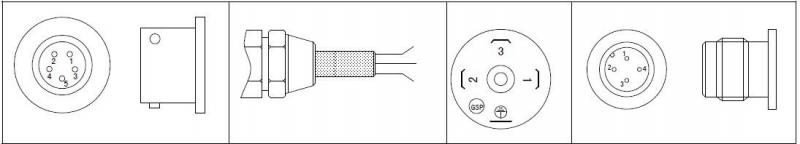

常見電氣接頭

1	2	3	4

常見電氣接頭連接方法

輸出類型 1	功能	顏色	5芯	輸出類型 2	功能		顏色
5 芯接插件 0-5V; 0-10V 0.5-4.5V,1-5V	信號+	藍色	1	格蘭引線 0-5V; 0-10V 0.5/4.5V,1-5V	信號 +		藍色
	電源+-	紅色	2		電源 +		紅色
	電源-/信號-	黑色	3		電源-/信號-	白色
5 芯接插件 1.5mV/V, 2mV/V	信號+	藍色	1	格蘭引線 1.5mV/V, 2mV/V	信號+	藍色
	電源 +	紅色	2		電源 +	紅色
	信號 -	白色	3		信號 -	白色
	電源 -	黃色	4		電源 -	黃色
	校準	黑色	5		校準	黑色
5 芯接插件 4-20mA	信號+	黑色	1	格蘭引線 4-20mA	電源 +	紅色
	電源+	紅色	2		信號 +	黑色
輸出類型 3	功能	顏色	4芯	輸出類型 4	功能	顏色		4芯
赫斯曼接頭 0-5V; 0-10V 0.5-4.5V,1-5V	電源+	紅色	1	M12×1 接頭 0-5V; 0-10V 0.5-4.5V,1-5V	電源 +	棕色		1
	信號+	藍色	2		信號 +	藍色		3
	電源 -/信號-	黑色	3		電源 -/信號-	白色		4
赫斯曼接頭 4-20mA	電源 +	紅色	1	M12×1 接頭 4-20mA	電源 +	棕色		1
	信號 +	黑色	2		信號 +	藍色		3

備注：選擇不同的電氣連接，接線時請參考我們上面提供的對應的接線方法，如果帶電纜線，參考各線的顏色來接線即可，如不帶電纜線，須按引腳的功能來接線。


型號	量程	輸出信號	螺紋接口	電氣連接	其他要求
CXPTB-214	---	---	---	---	---
訂貨舉例：CXPTB-214-50Bar-4/20mA加載-G1/2-赫斯曼接頭
