CX-VG-XPCA系列壓力變送器
一、概述
XPCA系列電容薄膜式絕對壓力變送器是本公司經多年研制并專業生產，為當今國內外公認的檢測低真空壓力的理想儀表。其中加熱型變送器工作在恒溫、恒濕環境下，無需溫度補償，穩定可靠，可長期連續使用。傳感器采用特有的結構方式，保證變送器具有優良的抗過載能力， 檢測不受被測介質種類和成分的影響。材質為鎳基合金，耐腐蝕性能良好，多種標準信號輸出方式可選，便于PC機智能化控制�？蓮V泛適用于核工程、
太陽能、空氣凈化，電力、半導體制造等行業。 本公司生產的絕對壓力變送器（差壓變送器）技術性能與國外同類產品相當，是國產化升級換代的理想選擇。相應的產品外形見圖1-1。

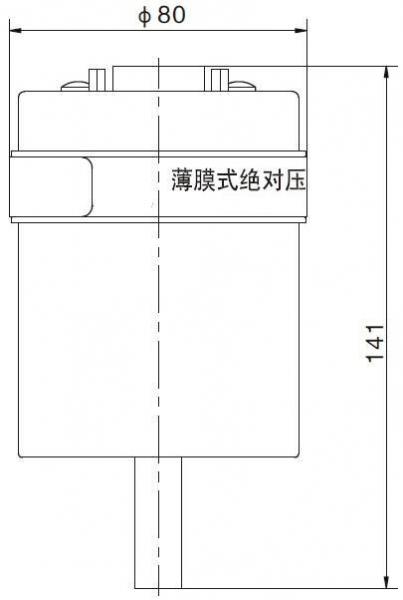

圖1-1 絕對壓力變送器外形圖
二、主要技術參數
-
量程范圍 XPCA110 0.02Pa-0.2KPa
XPCA120 1Pa-1KPa
XPCA130 10Pa-10KPa
XPCA140 100Pa-100KPa
-
精度等級 0.5級；
-
輸出類型 電壓輸出；電流輸出；（可選）
-
電源電壓 ±15VDC（電壓波動±10%，電流不小于250mA）；
-
輸出信號 0～10VDC ；0～5VDC ；4～20mA；（可選）
-
負載阻抗 電壓輸出≥10KΩ；電流輸出≤600Ω
-
響應時間 <100ms；
-
工作溫度 15～40℃；-25～75℃（可選）
-
過載能力 均能無損地承受133.3kPa（絕壓）或測量上限120%的壓力；
-
儀表重量 約0.7Kg；
三、工作原理和結構
XPCA系列電容薄膜式絕對壓力變送器是利用電容量變化原理工作的，由檢測部分和轉換電路組成。圖3-1是相應的絕對壓力變送器檢測部分示意圖。檢測部分由真空腔及檢測腔兩個腔體組成。兩腔由檢測膜片隔開，待測低真空壓力通過檢測孔進入檢測腔，不同的低真空壓力產生不同的檢出信號，此信號經轉換電路處理以后，輸出標準的電壓或者電流信號。該輸出信號與輸入變送器的低真空壓力成正比。輸入低真空壓力與變送器輸出
信號的對應關系如圖3-2所示。

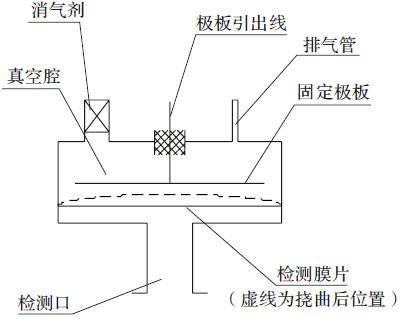

圖3-1 絕對壓力變送器檢測部分示意圖

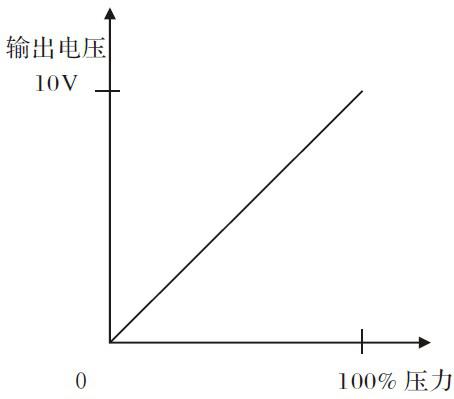

圖3-2 被測真空壓力與輸出電信號對應關系

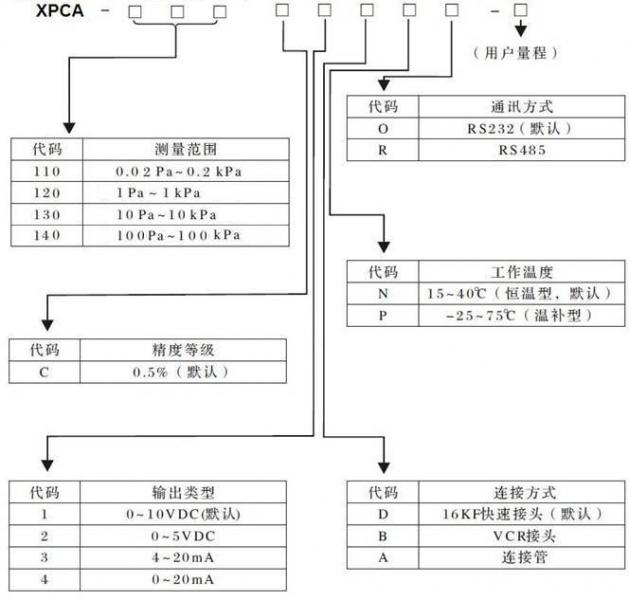

四、選型表：
