應用場合：
石油與天然氣工業、電力行業、化學行業、冶金行業、紙漿與造紙行業、食品及醫藥行業，
工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制
工作原理：
■ 基于熱擴散原理的流量儀表。即是利用流體流過發熱物體時，發熱物體的熱量散失多少與流體的流量成一定的比例關系。具體來說，該流量計的傳感器有兩只標準級的RTD，一只用來做熱源，一只用來測量流體溫度，流體流過時，兩者之間的溫度差與流量的大小成非線性關系，該儀表就可以把這種關系轉換為測量流量信號的線性輸出。
■利用熱擴散原理制造的流量計有兩種設計方法：一是：基于恒溫差原理；二是基于恒功率原理。基于共同的數據模型：P/△T=A+B（Q）N。其中：P---耗散功率，△T---兩個傳感器之間的溫差， Q---質量流量，N---指數系數，A、B是與氣體的熱性能有關的系數。
■恒溫差原理：△T保持不變，耗散功率P與流體的流量Q成指數函數遞增的關系。
■恒功率原理：耗散功率不變，溫度差△T與流體的流量Q成指數函數遞減的關系。
產品特點：
• 采用穩定性極高的專利技術鉑RTD傳感器(新型專利：ZL 2021 2 0944271.8)
• 采用享有專有技術”平衡結構封裝”,介質溫度自補償
• 專有算法,可實現高線性、高重復性、高精度
• 量程比寬1000:1,可據用戶要求可拓展
• 可實現大管徑小流量測量，最小流量可測低至零,分辨率0.001m/s
• 無可動部件、振動影響可忽略
• 直管段要求不高1-2D
• 與介質的溫度、壓力無關
• 專有高溫算法，介質溫度可達+510℃，
• 采用高濕算法，實現高精度測量
• 對流量信號鍵入12點動態修正，內置10點修正
• 在線動態校正電流/電壓輸出
• 對粉塵等小顆粒不敏感
• 在線不斷流裝卸，維護方便
結構形式：

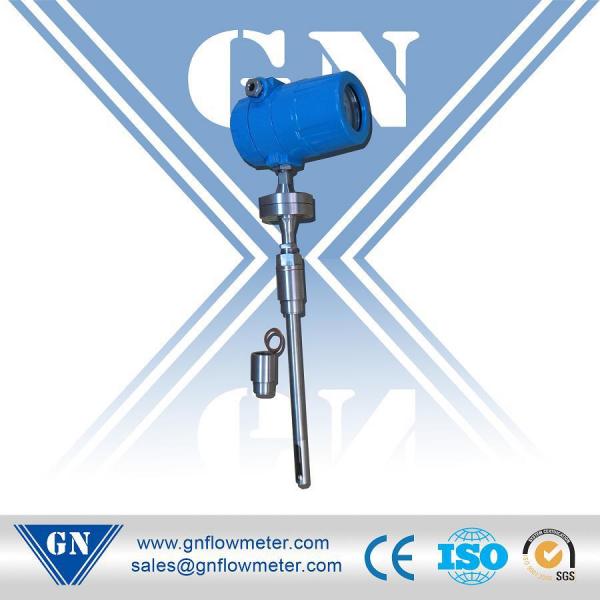

一體插入式 分體插入式 管道式
性能指標：
• 測量范圍：0—120Nm/s （20℃，101.33KPa）
• 準確度: ±1%的讀數 ±0.5%滿量程
• 量程比：通常1000：1（取決于標定流量的范圍）
• 管徑范圍: 10mm～6000mm
• 應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
• 環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH
• 介質溫度范圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；
• 傳感器直徑：ф3、ф2.5
• 插入式傳感器探桿直徑：ф19（標準）、ф16、ф12
• 傳感器材質：316不銹鋼、哈氏合金、鈦
• 探桿材質（保護套）： 316不銹鋼（標準）、哈氏合金
• 雙向測量介質流量
• 模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, 最大負載:1000Ω
• 累積脈沖量輸出
• 鍵入12段非線性修正，內置10段非線性修正
• 通訊： RS485
• 供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
• 報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定??
• 大屏幕LCD顯示：七位瞬時流量，八位累積流量
• 過程壓力:1.6Mpa（最大16MPa）
• 安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接），管道式（法蘭、螺紋連接）
• 防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
• 防護等級：IP65
