氣體腰輪流量計

CX-RFM-LLQ  氣體腰輪流量計




1. 概述
氣體腰輪流量計已超過100年的歷史，體積測量精度高，測量范圍廣，體積小，重量輕，易于安裝和維護，使用可靠和持久的使用壽命等。該流量計廣泛應用于流量計量天然氣，煤氣，惰性氣體、空氣等，是一種理想的流量測量作為城市燃?xì)�，油田，化工和科研部門等設備的研究

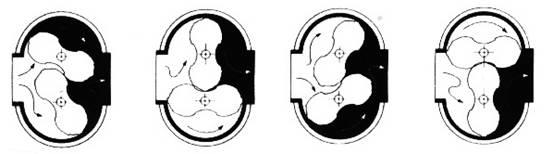

位置 1

位置2

位置3

位置4



II. CX-RFM-LLQ  系列氣體腰輪流量計參數表
LLQ系列氣體腰輪流量計具型號、基本參數和性能指標一覽表

型號	口徑 （mm）	最大 流量 m³/h	起步流量 m³/h	最大壓損 Pa	壓力 等級 MPa	精度 等級 %	量程比	材質
CX-RFM-LLQ-16	32	16	0.05	120	1.0	1.0、1.5	20:1	鋁合金
CX-RFM-LLQ-20	32	20	0.05	120	1.0	1.0、1.5	20:1	鋁合金
CX-RFM-LLQ-30	40	30	0.07	130	1.0	1.0、1.5	20:1	鋁合金
CX-RFM-LLQ-40	40	40	0.07	180	1.0	1.0、1.5	30:1	鋁合金
CX-RFM-LLQ-60	50	60	0.07	180	1.0	1.0、1.5	60:1	鋁合金
CX-RFM-LLQ-85	50	85	0.07	210	1.0	1.0、1.5	70:1	鋁合金
CX-RFM-LLQ-100	80	100	0.07	220	1.0	1.0、1.5	70:1	鋁合金
CX-RFM-LLQ-140	80	140	0.08	220	1.0	1.0、1.5	120:1	鋁合金
CX-RFM-LLQ-200	80	200	0.15	220	1.0	1.0、1.5	70:1	鋁合金
CX-RFM-LLQ-250	100	250	0.11	240	1.0	1.0、1.5	80:1	鋁合金
CX-RFM-LLQ-300	100	300	0.11	280	1.0	1.0、1.5	110:1	鋁合金
CX-RFM-LLQ-450	100	450	0.11	300	1.0	1.0、1.5	110:1	鋁合金
CX-RFM-LLQ-500	100	500	0.11	540	1.0	1.0、1.5	110:1	鋁合金
CX-RFM-LLQ-650	150	650	0.65	580	1.0	1.0、1.5	80:1	鑄鐵
CX-RFM-LLQ-800	150	800	0.76	590	1.0	1.0、1.5	80:1	鑄鐵
CX-RFM-LLQ-1000	150	1000	0.76	600	1.0	1.0、1.5	80:1	鑄鐵
CX-RFM-LLQ-1200	150	1200	0.76	700	1.0	1.0、1.5	90:1	鑄鐵
CX-RFM-LLQ-1600	200	1600	1.15	650	1.0	1.0、1.5	53:1	鑄鐵
CX-RFM-LLQ-3000	250	3000	8.00	450	1.0	1.0、1.5	40:1	鑄鐵

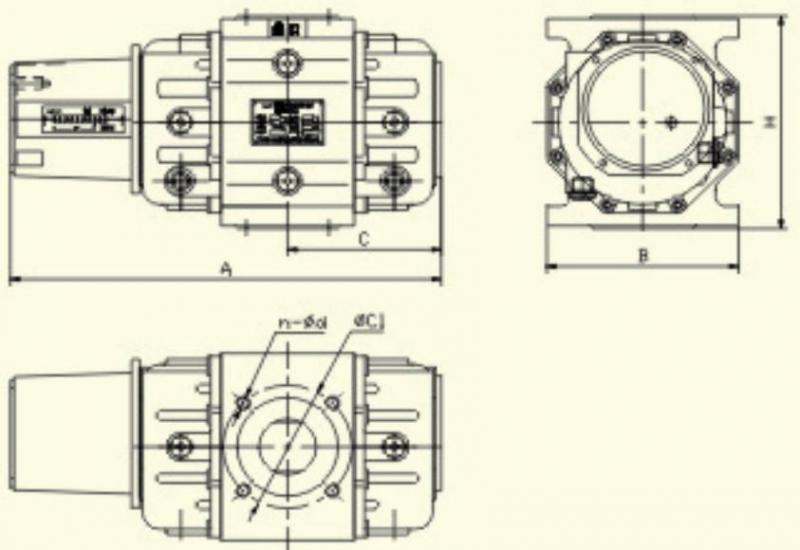

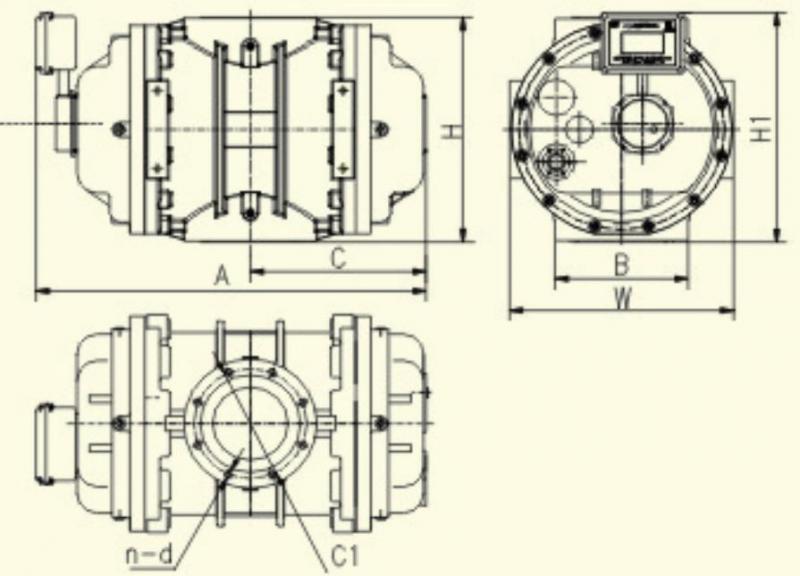

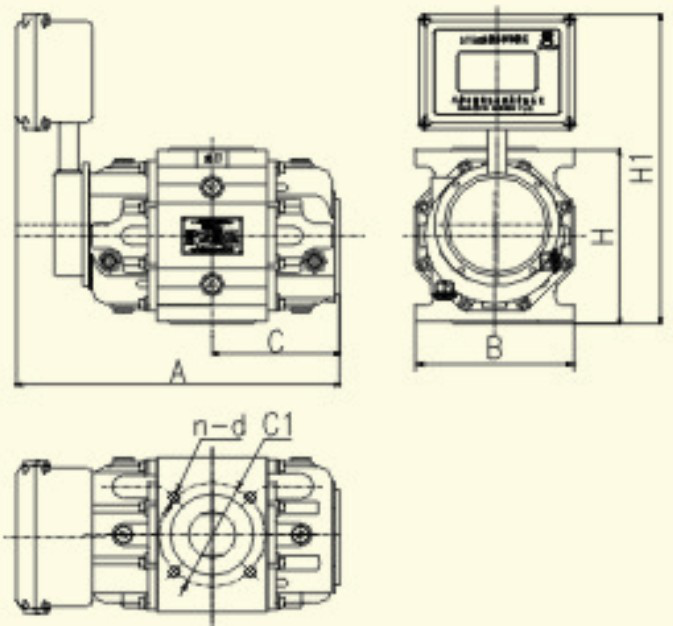

CX-RFM-LLQ系列氣體腰輪流量計安裝尺寸一覽表

型號	公稱 通經（mm）	A (mm)	B (mm)	C (mm)	W (mm)	H (mm)	結構形式	重量 （kg）	法蘭		焊接法蘭 由廠 家配 套
									CI	n-d
CX-RFM-LLQ-16	32	258	100	85	45	106		3.3	非標	4-M12
CX-RFM-LLQ-20	32	258	100	85	45	106		3.3	非標	4-M12
CX-RFM-LLQ-30	40	334	111	107.5	49	114		3.8	非標	4-M12
CX-RFM-LLQ-40	40	259	111	120	49	114		4	非標	4-M12
CX-RFM-LLQ-60	50	383	180	137.5	180	171.5	I	12	Φ125	4-M16
CX-RFM-LLQ-85	50	420	180	156	180	171.5	I	13.5	Φ125	4-M16
CX-RFM-LLQ-100	80	451	180	172	180	171.5	I	15	Φ160	8-M16
CX-RFM-LLQ-140	80	488	180	190	180	171.5	I	17	Φ160	8-M16
CX-RFM-LLQ-200	80	484	210	187	228	245	I	24	Φ160	8-M16
CX-RFM-LLQ-250	100	564	210	226	228	245	I	30	Φ180	8-M16
CX-RFM-LLQ-300	100	564	210	226	228	245	I	30	Φ180	8-M16
CX-RFM-LLQ-450	100	655	210	274	228	245	I	36.5	Φ180	8-M16
CX-RFM-LLQ-500	100	655	210	274	228	245	I	36.5	Φ180	8-M16
CX-RFM-LLQ-650	150	696	Φ285	271	446	460	II	92.5	Φ240	8-M20
CX-RFM-LLQ-800	150	815	Φ285	351	446	460	II	115	Φ240	8-M20
CX-RFM-LLQ-1000	150	815	Φ285	351	446	460	II	115	Φ240	8-M20
CX-RFM-LLQ-1200	150	815	Φ285	351	446	460	II	115	Φ240	8-M20
CX-RFM-LLQ-1600	200	912	Φ340	400	446	460	II	125	Φ295	8-M20
CX-RFM-LLQ-3000	250	1100	Φ390	480	620	720	II	600	Φ350	12-M20

安裝尺寸如有變動恕不另行通知
