CX-GMFM-700 氣體質量流量計


1. 產品特點

  • 傳感芯片采用熱質量流量計量,無需溫度壓力補償,保證了流量計的高精度計量
  • 靈敏度高,能夠?qū)O小的始動流量就可以開始計量
  • 在單個芯片上實現了多傳感器集成,使其量程比達到了 50:1 甚至更高
  • 全量程高穩定性、高精確度和優良的重復性
  • 支持多種氣體的測量,允許客戶對某些特殊氣體進行現場標定
  • 低功耗、低壓損
  • 響應速度快,<2S
  • 輸出方式靈活,既可 LCD 液晶屏直接顯示,也可通過通訊接口由上位機查詢輸出
  • 數據
  • LCD 顯示瞬時流量和累積流量,環境溫度,而且允許現場用鍵盤配置參數
  • 具有超量程報警指示功能,設置總量就可以輕松實現
  • 便攜式設計,電池供電方式和外部供電方式可以任意切換
  • NPT 連接方式,易于安裝與使用;可選配專用醫用接口方式,其他連接方式可以
  • 定制
2. 產品應用
醫療行業中心供氧系統,電纜充氣機,機電行業,工業行業用氣,食品行業,設備通風檢測裝置, 一些需要便攜方便應用的供氣行業和科研院校。

3. 工作原理
CX-GMFM-700系列氣體質量流量計是我司自主研制的MEMS 流量傳感芯片,其原理是利用流動氣體傳熱傳質的依存關系,在其上、下游產生溫度變化而得到氣體的質量流量。
該流量計同時實現熱源的產生與溫度的測量。當芯片處于工作狀態時,在傳感器的周邊形成穩定的溫度場分布。一旦一定質量的氣體流過傳感器時,氣體的流動將破壞該溫度場的分布,形成特定的、取決于該氣體的質量和速度的溫度場分布。微機電系統流量計芯片上的傳感器將測量這一變化并把這一變化轉換為電信號,由一個專門的電路變送器對此信號進行放大、調理并作線性化處理。由于不同質量的氣體對傳感器的周邊形成穩定的溫度場分布所產生的擾動不同,因而能測量氣體的質量流量或總流量。

4. 性能指標
性能參數 706 712 單位
量程 0~10 0~200 0~1000 L/Min
精度 ± (2+0.5FS) ± (3+0.8FS) ± (3+0.8FS) %
重復性 1 %
響應時間 ≤ 2 sec
供電方式 4節AA電池或外部適配電源
功耗 ≤ 10 mW
輸出方式 RS485(選配)
顯示方式 LCD
顯示單位 瞬時流量:L/min;累積流量:m³
顯示分辨率 0.01 1 1 L/Min
鍵盤 三個按鍵
功能描述 密碼設置;總量設置和清零;報警功能
工作壓力 ≤ 0.8 MPa
工作溫度 -10 ~ 55
壓力損耗 ≤ 500 Pa
工作時間周期(電池) > 60
標準校準氣體 氧氣
引出線 專用miniUSB(選配)
管徑 6mm 12mm mm
機械接口 NPT 1/4, BSPT 1/4 NPT 1/2,BSPT 1/2
重量 約350 g g

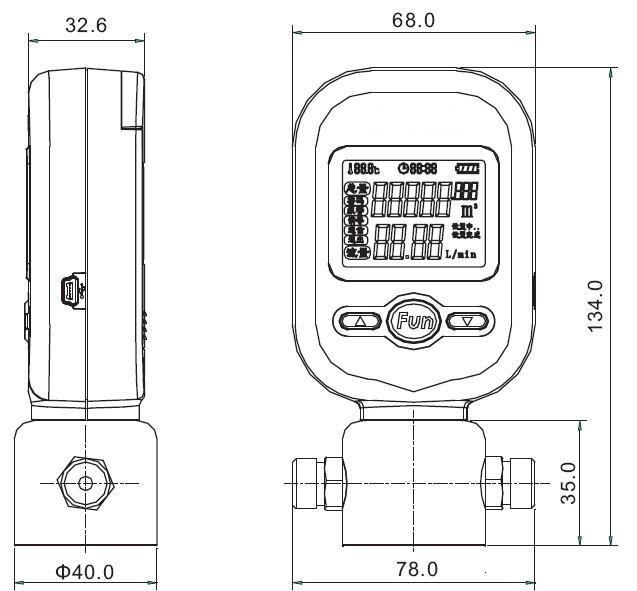

5.機械尺寸圖
氣體質量流量計結構圖
注:1)按照箭頭指示方向接入氣流,如果反接,則顯示的流量將始終為0;

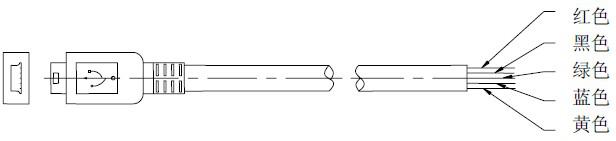

2)產品可以選配一根0.5m 長帶MiniUSB 插頭的連接通訊電纜,該線纜可以實現外部供電
和通訊;其引線定義見下圖。


6.引線定義:
引腳號 引腳定義
紅色 輸入電源正(+)
黑色 輸入電源負(-)
綠色 RS485數字信號A
藍色 RS485數字信號B
黃色

氣體質量流量計結構圖2
