液體渦輪流量計

參數規格

價格：面議    品牌：上海瓷熙    可售地區：全國    發貨地：上海松江

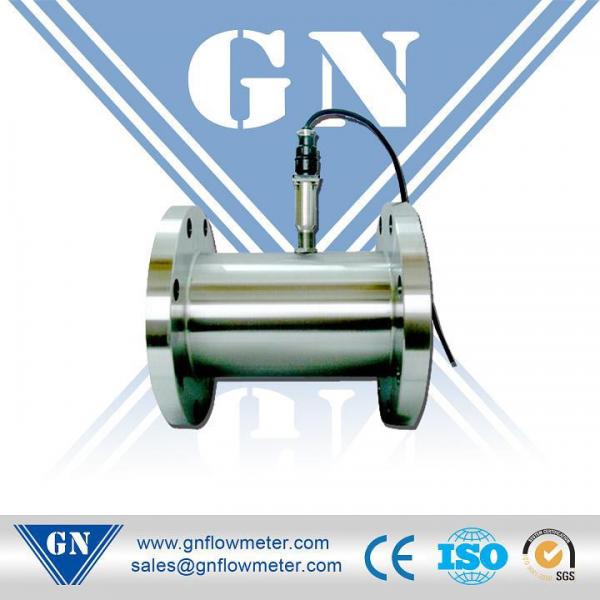

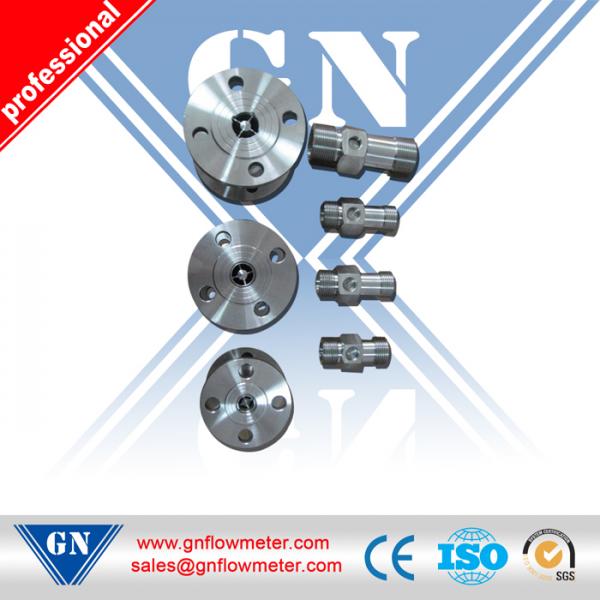

CX-LTFM  液體渦輪流量計





1． 結構特征與工作原理
(1) 結構特征
傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。
(2)工作原理
流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

式中：
f——脈沖頻率[Hz]
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]
   3600——換算系數
  每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。



2．基本參數與技術性能
(1) 基本參數：見表一
表一

	Y□	□□□	□	□	□	說           明
6類 型	Y					基本型，+5-24DCV供電，
	Y-A					4~20mA兩線制電流輸出，遠傳変送型
	Y-B					電池供電現場顯示型

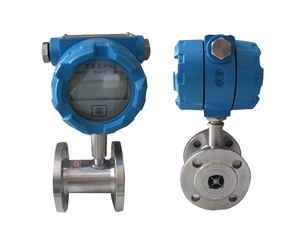

	Y-C					現場顯示/4~20mA 兩線制電流輸出
公 稱 通 徑		4				4mm，普通渦輪流量范圍0.04~0.25m3/h
		6				6mm，普通渦輪流量范圍0.1~0.6m3/h
		10				10mm，普通渦輪流量范圍0.2~1.2m3/h
		15				15mm，普通渦輪流量范圍0.6~6m3/h
		20				20mm，普通渦輪流量范圍0.8-8m3/h
		25				25mm，普通渦輪流量范圍1~10m3/h
		32				32mm，普通渦輪流量范圍1.6-16m3/h
		40				40mm，普通渦輪流量范圍2~20m3/h
		50				50mm，普通渦輪流量范圍4~40m3/h
		65				65mm，普通渦輪流量范圍8-80m3/h
		80				80mm，普通渦輪流量范圍10~100m3/h
		100				100mm，普通渦輪流量范圍20~200m3/h
		125				125mm，普通渦輪流量范圍25-250m3/h
		150				150mm，普通渦輪流量范圍30~300m3/h
		200				200mm，普通渦輪流量范圍80~800m3/h
防 爆						無標記，為非防爆型
			B			防爆型
						精度1級

DN 4—DN40口徑的傳感器為螺紋連接，最大工作壓力為6.3Mpa;
DN50—DN200口徑的傳感器為法蘭連接, 最大工作壓力為2.5Mpa;

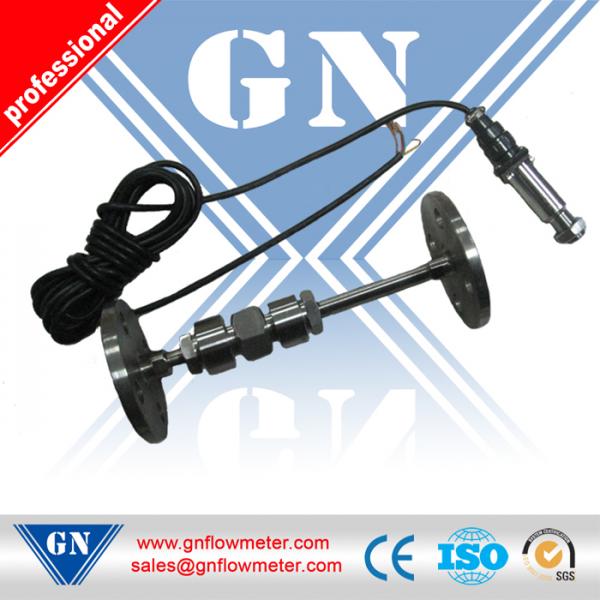

DN 4—DN10口徑的傳感器帶有前后直管段、過濾器。
DN15以上口徑的傳感器我公司可配套前后直管段。
(2) 介質溫度：-20～＋120℃.
(3) 環境溫度：-20～＋55℃.
(4) 供電電源：電壓：+5-24VDC, 電流：≤10mA.
(5) 傳輸距離：傳感器至顯示儀表的距離可達1000m.

3．安裝、使用和調整

(1) 安裝

傳感器的安裝方式根據規格不同，采用螺紋或法蘭連接，安裝方式見圖一、圖二、圖三，安裝尺寸見表二。

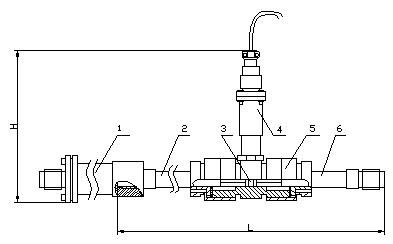

1.過濾器 2.前直管段 3.葉輪 4.前置放大器 5.殼體 6.后直管段

整表結構圖




1壓緊圈  2.螺栓4×14  3.墊圈  4.密封墊圈  5.鋼絲1Cr18Ni9Ti-0.8×2.5  6.過濾網  7.座

過濾器結構圖


圖一  Y—4～10傳感器結構及安裝尺寸示意圖



• 殼體  2．前導向件  3．葉輪  4．后導向件  5．前置放大器


圖二  Y—15～40傳感器結構及安裝尺寸示意圖


• 球軸承  2．前導向件  3．漲圈  4．殼體  5．前置放大器  6．葉輪  7．軸承   8．軸


圖三  Y—50～200傳感器結構及安裝尺寸示意圖

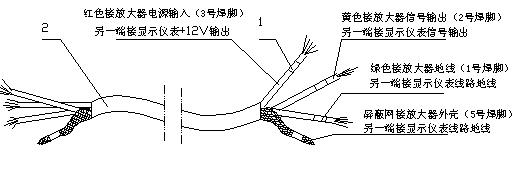

圖四  傳感器與顯示儀表接線示意圖
表二

	公稱通徑 （mm）	L(mm)	H(mm)	G	Lˊ(mm)	D(mm)	d(mm)	孔數
Y-4	4	275	145	G1/2	215
Y-6	6	275	145	G1/2	215
Y-10	10	455	165	G1/2	350
Y-15	15	75	173	G1
Y-25	25	100	180	G5/4
Y-40	40	140	178	G2
Y-50	50	150	252			Ф125	Ф18	4
Y-80	80	200	287			Ф160	Ф18	8
Y-100	100	220	322			Ф180	Ф18	8
Y-150	150	300	367			Ф250	Ф25	8
