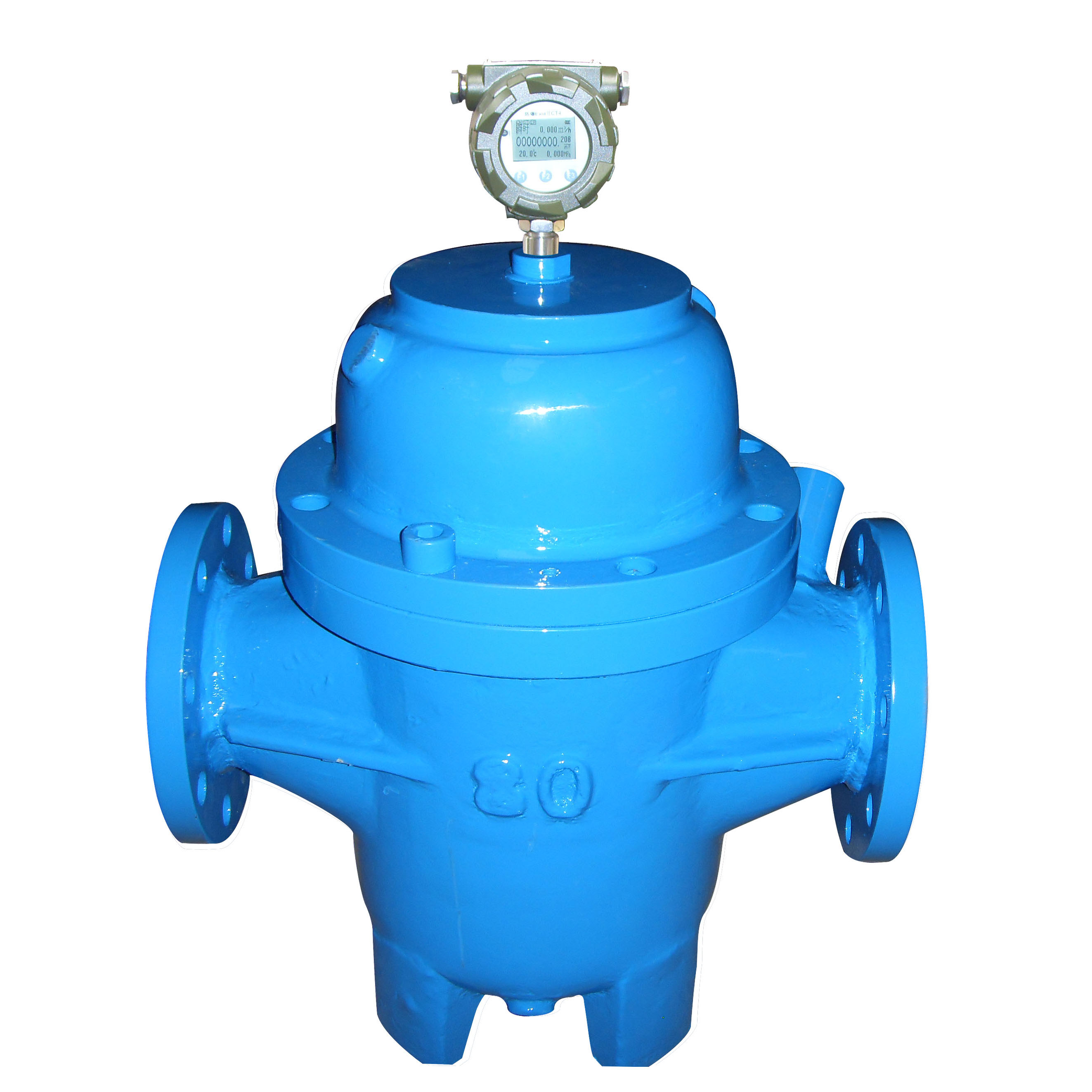

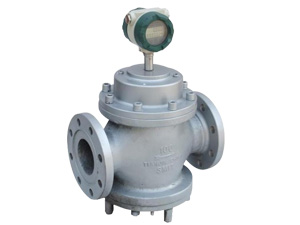

CX-DRFM-UF  雙轉子流量計





概述

CX-DRFM-UF-E雙轉子流量計（以下簡稱流量計）是一種設計獨特、經過精密加工裝配的新型容積式流量計。一對螺旋轉子是計量腔體內唯一的運動體，起到分割、測算、運送和排泄被測液體的作用。該型號流量計在結構上增加了定位齒輪，使兩只轉子間在轉動時達到彼此互不接觸。該流量計工作時運轉平穩、噪音低、磨損少、準確度高，粘度適應性強，可以允許被測液體中的微細顆粒通過，從而不易卡表。該流量計經過化學鍍鎳處理，因此具有防腐、耐磨的特性，可代替不銹鋼材質的流量計。

該流量計的特點是：

1. 適用于稀油、輕質油、稠油、含砂量大、含水量大的原油，被測量液體的粘度范圍大。
2. 流量計通過的液體流量大，最大流量是同通徑普通容積表的二倍左右。
3. 使用壽命長，準確度高，可靠性強。
4. 壓內損失極小。
5. 有線遠傳最長距離為1000米，脈沖信號輸出N=0.1L（一個脈沖為1N），可直接與計算機聯網。
6. 本安防爆IaⅡCT6（本質安全型）；隔爆dⅡBT6（隔爆型）；防護IP56。

工作原理

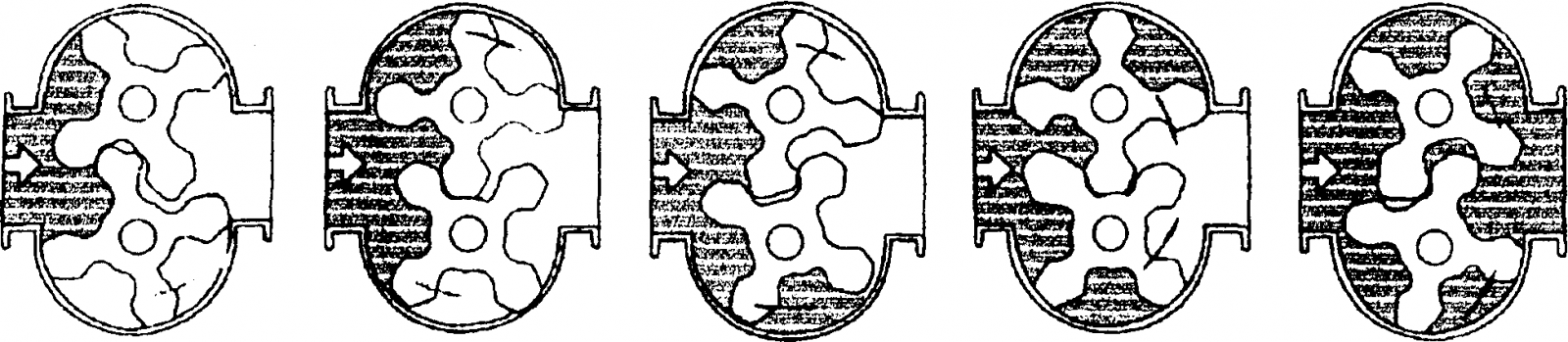

如下圖所示，該流量計通過一對回轉的特殊螺旋轉子，直接測量液體流量的容積。
流量計對流體流量的測定是在計量腔體內完成的。一對螺旋轉子在液體的壓力下轉動，轉子與計量腔壁間形成的封閉空間（圖陰影部分）每回轉一次排出8倍陰影體積。因此根據這一關系，只要計量轉子回轉的次數，即可計算出流量累積量，根據每秒的轉數，即可測出瞬時流量。




  技術性能

• 1. 公稱通徑及流量范圍

   公稱通徑及流量范圍見表一。
表 一


公稱通徑mm	流量范圍(m³/h)
	0.3mpa.s以下	0.3~2mpa.s		2~5mpa.s	5~15mpa.s	15~50mpa.s	50~400mpa.s	400~1000 mpa.s	1000~1500 mpa.s	1500~2000 mpa.s
	LPG	汽油	煤油	輕柴油	A重油	B重油	C重油	高 粘 度 液 體
8	0.04~0.4	0.04~0.4	0.04~0.4	0.04~0.4	0.03~0.3	0.03~0.3	0.03~0.3	0.03~0.3
15	0.25~2.5	0.25~2.5	0.25~2.5	0.3~3.0	0.3~3.0	0.3~3.0	0.3~3.0	0.25~1.5
25	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.5~5	0.5~4	0.5~3
40	5~20	4.5~20	4~20	3~20	2.5~20	2.5~20	2.5~20	2~13	2~12	2~10
50	6~30	5~30	5~30	4~30	4~30	4~30	3~30	2.5~25	2.5~20	2.5~15
80	30~80	20~80	15~80	12~~80	10~80	8~80	6~80	5~55	5~45	5~39
100	50~180	35~180	25~180	20~250	17~250	10~250	8.5~250	8.5~130	8.5~110	8.5~97
150	70~260	50~260	40~260	30~260	20~340	17~340	15~340	12~190	12~160	12~140
200	100~380	70~380	55~380	45~500	35~500	30~500	25~500	25~280	25~220	25~200
250	200~630	140~630	110~630	90~800	70~800	55~800	45~800	45~460	45~380	45~340
300	300~980	210~980	170~980	140~1100	110~1100	90~110	65~1100	65~720	65~590	65~520
注:  1.以上為準確度0.5級的流量計流量范圍。
2.如準確度為0.2級的流量計,流量范圍上限值不變,下限值按量程比1：5計算,如準確度為0.1級按1:3計算。




外型尺寸
1.轉子結構

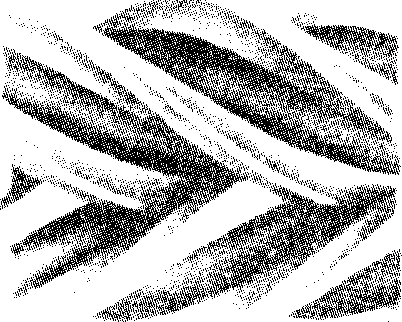

轉子組合

2.雙轉子變送器及智能表總體結構

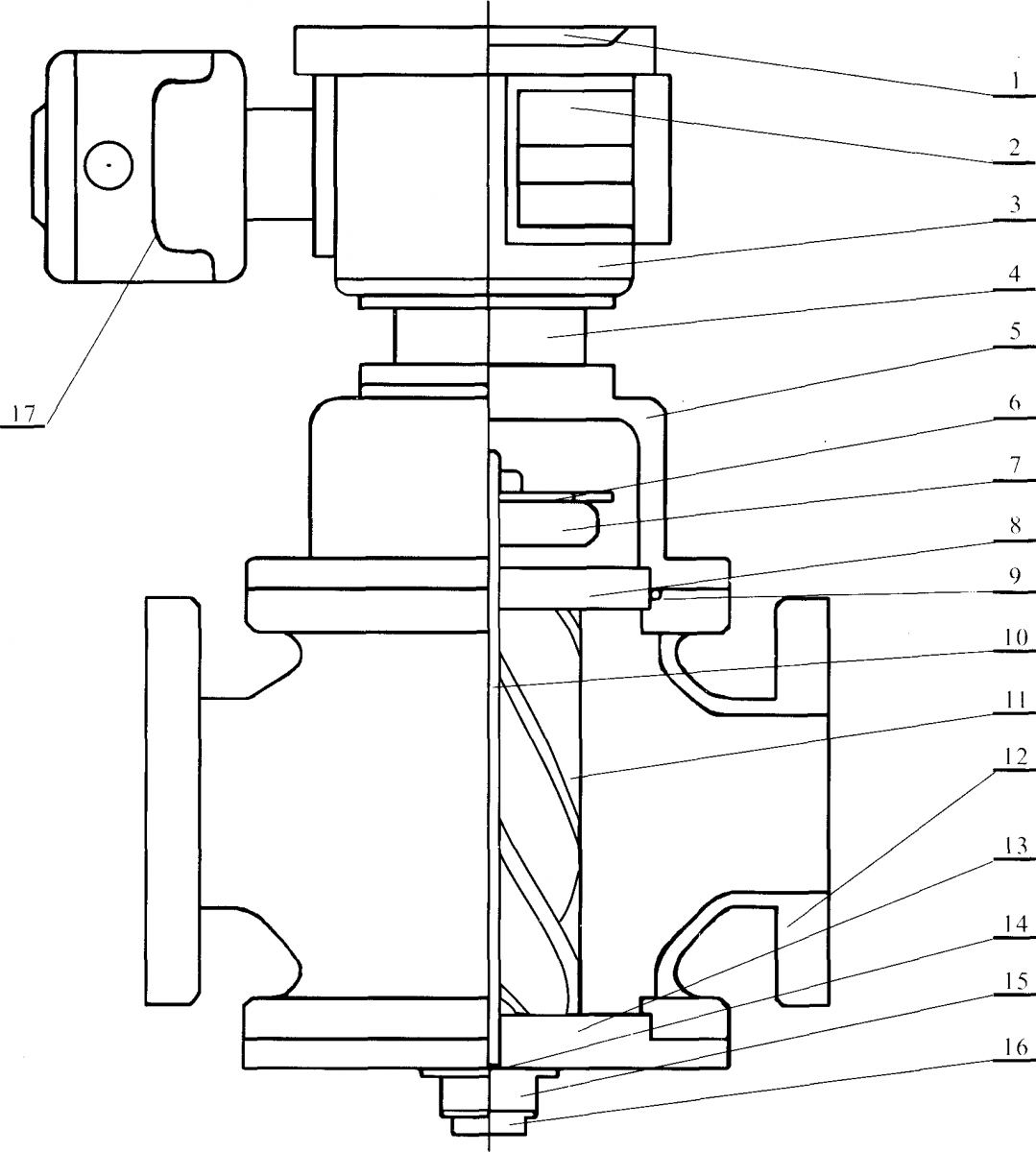

雙轉子變送器及智能表總體結構圖


1. 儀表盤2.電池3.二次表4.連接座5.U型帽6.發訊片7.定位齒輪8.上蓋板9.O型環10.軸11.轉子12.主體13.上蓋板14.止推軸承15.調節螺釘16.底蓋17.遠傳體
