價格：面議 品牌：上海瓷熙 可售地區：全國 發貨地：上海松江
高頻率輸出型容積式流量計，用于精密的連續或間斷的測量管道中液體的流量或瞬間流量，適合于重油、聚乙烯醇、樹脂等高粘度高壓的使用場所，情況下可準確計量微小流量；產品滿足大多數市場的需求，可測包括水，油，食品，潤滑油，化學，化妝品，化肥，墨水，制藥，涂料，石油，汽車，膠水，聚氨酯，電解液和添加劑等行業。
工作原理與結構

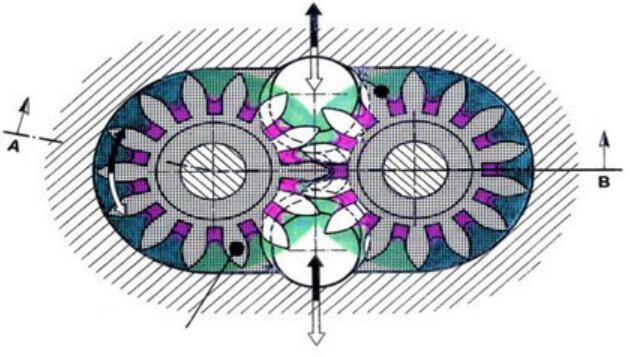

流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。
特點
1.超高頻率輸出；
2.粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘度愈大，泄漏誤差你愈小，對測量愈有利。
3.齒輪流量計計量精度高，適用于高粘度介質流量和測量，但不適用于含有固體顆粒的流體，需加裝過濾器。如介質中夾雜有氣體，也會引起測量誤差。
4.體積小、重量輕、運行時振動噪聲小，安裝方便，可測量粘度高達10000pa.s的流體。計量精度為0.5級、測量范圍寬最高可達100：1l有通用型、高壓型、食品型等多種，適用于各種清潔液體的微小流量測量。
基本參數表
|
型號 |
K系數 |
連接尺寸 |
流量范圍 |
齒輪材質 |
殼體材質 |
|
G0.2AL-HR-SW |
ml/P |
G3/8 |
0.08~16L/min |
SS316L |
AL |
|
G0.4AL-HR-SW |
ml/P |
G1/2 |
0.1~40L/min |
SS316L |
AL |
|
G1.0AL-HR-SW |
ml/P |
G1/2 |
0.2~80L/min |
SS316L |
AL |
|
G2.0AL-HR-SW |
ml/P |
G3/4 |
0.5~120L/min |
SS316L |
AL |
注：
高溫、高壓、高頻、雙向測量、特殊材質 等特殊要求均可定制
供電：5-26VDC
精度：0.5%，0.2%
溫度：-40~80度（高溫定制咨詢工程師）
壓力：32BAR(高壓定制咨詢工程師）
信號：方波脈沖，可分體顯示
可輸出：電流、RS485，RS232 Mudbus
外形尺寸
|
規格 |
G0.2 |
G0.4 |
G1.0 |
G2.0 |
|
mm |
mm |
mm |
mm |
|
|
本體厚度 |
46 |
56 |
44 |
54 |
|
外形總高度 |
46+33 |
56+33 |
44+33 |
54+33 |
|
進出孔 |
G3/8-19 |
G1/2-14 |
G1/2-14 |
G3/4-14 |
|
外邊寬度 |
79 |
79 |
99 |
99 |
|
本體組裝螺絲 |
M6*8 |
M6*8 |
M6*16 |
M6*16 |
|
放大器組裝螺絲 |
M4*4 |
M4*4 |
M4*4 |
M4*4 |
|
安裝螺孔 |
M6*2 |
M6*2 |
M6*2 |
M6*2 |
