參數規格
價格：面議 品牌：上海瓷熙 可售地區：全國 發貨地：上海松江

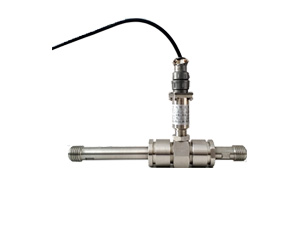

液體渦輪流量傳感器
渦輪流量計傳感器是一種速度式流量測量?jī)x表。用于測量充滿于封閉圓管道中連續流過的較低粘度的體積流量。傳感器輸出了與液體體積量成正比的脈沖信號，與相應的流量積算儀配套，可用于測量液體的瞬時流量和累積流量并進行控制。
工作原理
當被測液體流經傳感器時，流體沖擊葉輪葉片，使葉輪旋轉，葉輪轉動周期性的改變磁電感應轉換系統中磁阻值，使通過線圈的磁通量發生周期性地變化，因而在線圈內感應出電脈沖信號。在一定的流量范圍下，葉輪轉速與流體成正比。該脈沖信號經放大器放大后送至二次儀表進行流量和總量的顯示或積算。
基本結構
傳感器的基本結構主要有殼體，前導向架、軸、葉輪、后導向架和帶磁電感應轉換器的放大器等組成。前、后導向架安裝在殼體中，軸安裝在導向架上，導向架上有幾片成輻射的整流片，當流體流過時基本上沿著平行于軸線的方向流動。前，后導向架由壓緊圈固定在殼體上，葉輪上均勻分布著葉片，流體流過時沖擊葉片使葉輪產生轉動。
主要技術參數
1、傳感器規格，基本參數和性能指標：
2、測量介質：液體
3、介質粘度范圍：≤5mPa.s
4、環境溫度：-25℃~+55℃
5、流體溫度：-20℃~+120℃
6、相對濕度：≤80%
7、安裝方式：安裝于水平管道
8、零件材料：殼體，導向件：1Cr18Ni9TI
葉輪：2Cr13
軸承：樹脂浸漬石墨
軸：1Cr18Ni9TI
現場顯示型
1、累計量顯示位數：八位有效數字，單位為m³或者L.
2、瞬時量為數：五位有效數字，單位為m³/h或者L/h
3、供電電源：+12或+24VDC±5%
4、遠傳輸出信號
脈沖電壓方波VL≤1V
VH≥供電電源-2V（負載阻抗10KΩ）（三線制）
模擬電流4—20MA(三線制)
輸出接管尺寸：M20*1.5
使用環境溫度：-10℃~60℃
直接遠傳輸出
脈沖量輸出
主要技術指標
1、輸出信號：矩形方波：VL≤1V
VH≥供電電源-2V（負載阻抗10KΩ）（三線制）
2、供電電壓：+12或+24VDC±5%（三線制）
3、隔爆標志為：ExdⅡBT6
4、使用環境溫度：-10℃~50℃
5、輸出接管尺寸：M20*1.5
電流模擬量輸出
1、供電電源
2、輸出信號：模擬電流4-20MA （三線制）
3、使用環境溫度：-10℃~50℃
4、防爆標志：dⅡCT6
5、輸出接管尺寸：M20*1.5
