旋轉活塞式流量計是容積式流量計的一種，它不但具備一般容積式流量計適用于多種介質，耐高溫、耐高壓、精度高、運行可靠等優點，更適用于高粘度的計量。它的特點是結構簡單，拆裝便捷省時。計量部件如需清晰，可以無須特殊工具，很方便地將其從殼體拆下，清洗后無須調整即可復位，又不影響計量精度。旋轉活塞流量計具有現場知識型和遠傳型兩種，遠傳型可將流量信號遠傳輸出。
特點
1、活塞實現旋浮運動，磨損極�。ㄒ话忝饩S護）。
2、體積小，重量輕，拆裝便捷省時。
3、活塞腔體運動空間小，介質中微小顆粒可自行排出
4、計數器采用液晶顯示，能顯示瞬時流量，累計流量，單班累計流量計
5、輸出信號：4—20mA或1~5VDC模擬量
工作原理

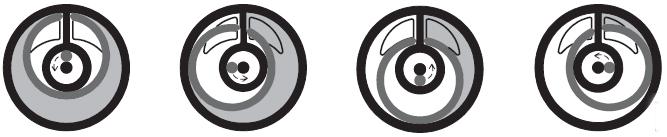

旋轉活塞式流量計的工作原理如圖所示。被測液體從進口端進入儀表計量室，在出口端形成一個壓差迫使活塞按圖上箭頭所示方向旋轉見圖。隨著液體的繼續流入。旋轉活塞到圖所示位置。形成一個封閉的新月形截面的容腔V1在差壓作用下活塞繼續旋轉，所形成的封閉的新月截面V1與出口端連通而開始排液見圖位置。當活塞轉到圖位置時，又形成一個封閉的新月形成截面的容腔V2,。再繼續旋轉則V2與出口端連通而排液，即活塞回到所示位置。這樣活塞轉一周即排出V1+V2的液體，通過聯軸器和計數機構即可計算計量出流經流量計的液體。
計數參數
1、公稱通徑：DN10、DN25、DN32、DN50、DN80
|
DN10 |
0.15—1.5 |
DN15 |
0.3-3.0 |
|
DN25 |
0.6-6.0 |
DN40 |
1.6-16.0 |
|
DN50 |
3.0-30.0 |
DN80 |
6.0-60.0 |
2、準確等級：0.2、0.3、0.5
3、最大工作壓力（Mpa）:1.6、2.5、40
4、流量范圍：m3/h
5、溫度范圍（℃）：-10~60、-10~280（帶散熱筒）
6、介質粘度（mPa.s）:1~3000
7、管道聯接法蘭：GB9113.4-2000
8、材料系列：鑄鋼系列、不銹鋼系列
以上就是上海瓷熙對旋轉活塞式流量計的介紹，希望可以幫助到大家，若還有關產品的相關問題，可以撥打頁面的咨詢電話！本公司提供24小時服務！
