652-C/S 船用浮球控制器

CX-MBFC-UQK-652-C/S  船用浮球液位控制器

一.用途
UQK-65-C/S型儀表主要用于船舶、石油、化工、制藥、治金、電力等工業部門中，在各種開口或封閉容器內實現液位的報警、控制等功能，是工業污水過程控制的理想儀表。
主要被測介質為純凈水、自來水、工業污水及各種油類及酸堿類導電或非導電性液體。
二.主要技術參數
Ⅱ. MAIN SPECIFICATIONS
1.控制范圍:≥200mm
2.介質比重:≥0.8g/cm
3.介質溫度:-40～+80°
4.環境溫度:-20～+80°
5.工作壓力:≤1.0MPa 5
6.精度:±20mm
7.觸點容量:220/380V AC 1A
8.介質粘度:≤0.02Pa.s
9.上下盲區:100mm
10.防護形式:A-帶保護管 B-不帶保護管

三.結構及工作原理
儀表結構主要由浮球、導向管、法蘭、接線盒及變送器等組成，其中接液材質為不銹鋼。
如圖所示。
原理是運用阿基米德定律，用裝有永久磁鐵的浮球，隨著液位的升高和下降而在導向管
上下移動。經過干簧管的轉換，可實現點報警和上下限控制。

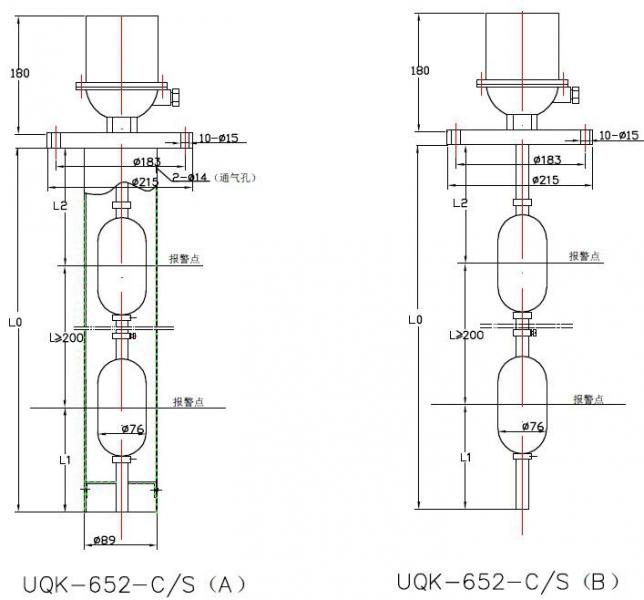

Instrument structure Fig.

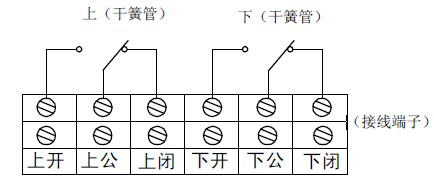

接線示意圖
